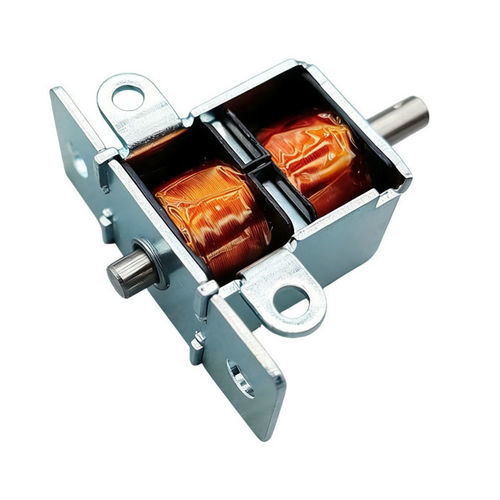

按压式闩锁 WL0726

锁开口拉动推入开启式

概述
WL 0726 自保持式电磁锁是一款紧凑型、节能的双稳态电磁锁，适用于自动化系统与安防场景。产品在无持续通电情况下可维持锁定或解锁状态，仅需短脉冲切换状态。适用于智能储物柜、售货机、自动服务终端、ATM、医疗柜及各类物联网/工业设备。提供直流6V、12V、24V等电压选项，设计注重长寿命、低发热及可调节的保持力与行程。

结构与工作原理
本体由线圈与柱塞（plunger）及双稳态机构成，通过永久磁体或机械棘爪在无持续励磁下保持位置。工作方式为脉冲控制（典型20–100 ms）或极性反转实现双稳态切换。不同设计可支持失效安全（fail-safe）或失效保密（fail-secure）配置以满足应用需求。

主要功能特点

• 节能双稳态设计：无需持续电流即可保持位置。
• 响应迅速、寿命长（典型约200,000次循环）。
• 保持力与行程可调，满足不同安装与锁定需求。
• 电压选项：DC 6V / 12V / 24V。
• 推拉（Push-Pull）线性工作模式（柱塞推/拉）。

应用

• 智能储物柜、快递柜、自助存取柜。
• 售货机、票务系统、自助服务终端、ATM。
• 医疗存储柜和诊断设备舱室。
• 汽车舱室锁与各类门禁系统。
• 工业自动化、物联网设备与智能家居系统。

优势

• 与持续通电型电磁阀相比能耗极低，适合电池供电系统。
• 低发热，使用寿命长。
• 体积小、重量轻，便于在有限空间内集成。
• 可定制电压、行程长度与保持力。
• 可按需配置为失效安全或失效保密模式。

缺点

• 需要精确的脉冲控制电子电路，增加系统复杂度。
• 初期成本可能高于简单的非自保持电磁器件。
• 部分设计中复位时间或保持力可能与持续通电设计存在差异。

故障排查（摘要）

• 锁体不动作：检查供电电压、脉冲信号（20–100 ms）、接线及线圈连续性。
• 动作但不闭锁：在规格内增加脉冲能量或时间；检查内部棘爪/磁体及机械对准。
• 锁力不足：确认电压稳定；考虑更大力型号；检查磨损或阻塞。
• 线圈过热：避免连续通电；确保正确电压并降低占空比。
• 工作不稳定：加固电气连接；使用稳定驱动电路；对环境问题考虑IP防护外壳。
• 振动/噪音：检查安装螺丝和对准；更换磨损部件。
• 锁卡死：确保对双稳态类型施加反向脉冲；清除卡阻；必要时更换故障单元。

设计与集成建议
明确应用需求（空间、环境、失效模式、电源）。定义电气参数（电压：6/12/24V DC、脉冲20–100 ms、电流/功率）和机械参数（典型行程5–10 mm、所需保持力、柱塞类型、安装结构）。根据权衡选择磁性自锁或机械棘爪。考虑热/循环限制并选用具有热裕度的高品质线圈。室外使用指定IP等级及耐腐蚀处理。与合适驱动器（MOSFET/driver）配合，实施脉冲或极性反转控制并可选回馈信号。通过循环、热、振动和盐雾等测试验证寿命与可靠性。提供电压、行程、力、安装、接头类型和表面处理等定制选项。

技术参数

• Brand: Weilong Technology
• Model Number: WL 0726
• Rated Voltage (V): DC 6V, 12V, or 24V
• Rated Power (W): 14–25 W
• Work Mode: Push and Pull Linear
• Holding Force (N): 1–10 N
• Stroke (mm): 5–10 mm (customizable)
• Reset Time(s): 1 s ON, 9 s OFF
• Service Life: 200,000 cycles (typical)
• Certification: CE, ROHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length (mm): 200 mm
• Install Style: Screw mounting
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (standard)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0 N
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Term: TT or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
