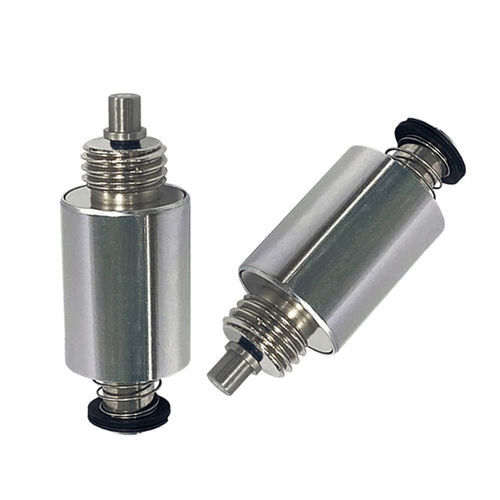

电动执行器 WL2432

线性磁性活塞式回动弹簧式

产品概述
管状电磁执行器是一种精密的线性电磁执行器，将电能转换为受控的线性机械运动。其圆筒形管状结构（线圈、衔铁和复位弹簧）在紧凑体积内提供较高的力密度，响应快速，寿命长，在持续工作下性能稳定。该产品支持推拉两种配置，便于集成且维护需求低。

工作原理
线圈通电时，在管状执行器内部产生磁场，吸引内部衔铁产生线性位移；断电后复位弹簧将衔铁返回初始位置。管状结构形成高效磁路，使单位体积输出更大力；性能受线圈功率、施加电压、占空比和气隙等因素影响。

主要特性

• 紧凑的管状结构，提供高力/体积比。
• 响应快速，适用于高速切换和精确的ON/OFF线性控制。
• 设计用于长时间运行和高循环寿命。
• 提供多种电压和行程长度以适配不同应用。
• 封闭式管状设计提升耐久性和环境适应性（标准款不可防水）。
• 安装灵活，两侧安装并带螺孔，便于快速装配。

应用

• 工业自动化：定位、弹出、夹紧、开关功能。
• 阀门控制与流体控制系统。
• 需要精确直线运动的医疗设备。
• 售货机与分配设备。
• 门禁控制与电子锁。
• 汽车执行与控制系统。
• 机器人与智能制造系统。

优缺点（摘要）

• 优点：体积小、响应快、运行可靠且维护少、高力/体积比、多电压选项和广泛的工业适用性。
• 缺点：相较电动缸或线性电机行程有限；长行程时力下降；持续高负荷工作时线圈发热需热管理；对错位敏感，恶劣环境下可能需额外防护。

技术规格

• Brand: Weilong Technology
• Model number: WL 2432
• Rated voltage: DC 12 or 24 V
• Rated power: 10–15 W
• Work model / lifecycle: 100,000 lifespan cycles (table entry)
• Push / Pull force: ~100 gf at 10 mm stroke (as listed)
• Stroke: 3–10 mm
• Reset time: listed as 1 s / 3 s off (table entry)
• Service life: 300,000 cycles (table entry)
• Certifications: CE, ROHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead wire length: 200 mm
• Install style: both sides with three mounting screw holes
• Dimensional tolerance: +/- 0.1 mm
• Water-proof: None (standard variant)
• Insulation class: F (150°C)
• Hi-Pot test: AC 600 V 50/60 Hz 1 s
• Non-excitation holding force: 0
• Working temperature range: -10°C to 100°C
• Duty cycle: 1–100% (depends on variant and thermal management)
• Payment terms: TT or LC at sight
• Sample order: Yes
• Warranty: 1 year
• MOQ: 500 pcs
• Supply ability: 5000 pcs per week
• Delivery time: 30 days
• Port of loading: Shenzhen
