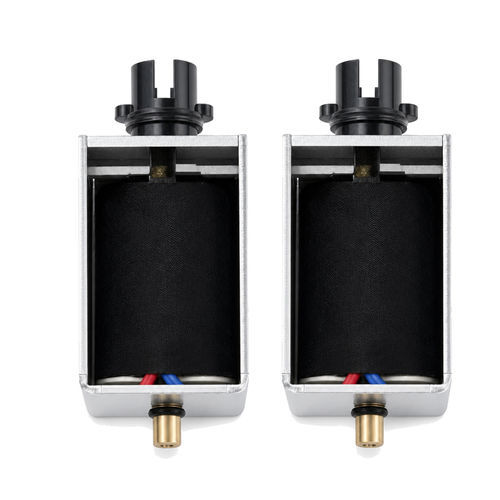

电动执行器 WL1240

线性旋转金属合金

产品概述
自锁式电磁阀驱动器，设计用于在伸出或缩回位置保持锁定而无需持续供电。永久磁铁提供保持力，使执行器在没有能量消耗的情况下保持位置，直到短脉冲电信号（锁定/解锁为相反极性）改变状态。常见外形包括管状、框架式和旋转式；力范围从几牛到>100 N。适用于电池供电或物联网系统，需要节能和断电保持能力的场景。

主要特性

• 保持时零功耗：永久磁铁在无电源时保持位置。
• 脉冲供电：仅需短脉冲电能即可切换状态。
• 双稳态：两种稳定位置（伸出和缩回），无需持续能量。
• 保持时发热低，相比连续通电电磁阀更节能。
• 相对于体积具有中等保持力；适用于智能锁、阀门调节器和便携设备。

工作原理
该执行器将永久磁铁与电磁线圈结合。短直流脉冲（通常20–100 ms）产生的磁场要么增强要么抵消永久磁铁的磁场；相反极性的脉冲在锁定位置间切换。仅在切换脉冲期间消耗能量，保持状态时不通电。

工业应用
用于需要节能和断电保持的关键场景：门/橱柜/保险箱智能锁、EV充电插头锁、远程灌溉或太阳能阀门控制、家电用水控制、便携式医疗气体流量控制器、汽车停车/锁定装置、售货机、寄存柜、计数机和太阳能定向系统。

优点

• 锁定时无待机功耗。
• 保持时运行温度低，热量散失少。
• 断电时提供故障安全保持。
• 对电池友好，适用于便携和物联网设备。
• 可实现简单驱动电路（电容放电、用于双极驱动的H桥）。
• 设计紧凑，体积下保持力相对较强。

缺点

• 需要双极驱动（释放需反向脉冲），除非使用双绕组设计。
• 相比持续驱动电磁阀，动态（切换）力较低。
• 高温或强外磁场下易退磁。
• 切换较慢（典型20–100 ms），行程受限（通常约15 mm以内）。

影响运行的因素

• 线圈设计与电气参数：电压、电流、阻抗、导线规格、匝数（磁力与响应速度的权衡）。
• 脉冲能量：合适的电压、脉宽、极性与时序至关重要（脉冲太短=不动作；太长=过热）。
• 磁铁强度：磁铁越强保持力越大，但释放越困难。
• 机械载荷与摩擦：外载、回位弹簧及内部摩擦影响行程完成与保持可靠性。
• 温度与环境：高温增加线圈电阻并可能导致退磁；潮湿/粉尘增加摩擦与腐蚀。
• 电源稳定性：电压波动会导致切换不可靠，尤其在电池供电或长线布线时。
• 所需响应时间：重型柱塞或未优化线圈会降低响应速度。
• 磁性材料与制造精度：磁芯/柱塞材料和气隙公差显著影响产生的力。
• 控制电路设计：正确的驱动类型（H桥、脉冲波形）、极性反转、时序与保护元件至关重要。

故障排查（常见症状与检查项）

• 无法锁定/解锁：检查脉冲幅度/电流，增加脉冲宽度（例如约100 ms），确认极性反转功能，检查磁铁是否有热损伤。
• 保持力弱（负载拉动柱塞）：测量保持力，降低温度，检查对准及止动接触，考虑更高保持力型号。
• 间歇性工作：检查线缆连接、H桥/接点氧化、电容放电电路组件及驱动晶体管的热问题。
• 靠近其他磁体出现干扰：将设备移离外部磁源或添加磁屏蔽；如需可增加脉冲电流。
• 无动作/无声：检查线圈连续性与电阻（应在设计范围内），检查柱塞是否有锈蚀/腐蚀，尝试备用电源测试。

技术规格

• Brand: Weilong Technology
• Model: WL1240
• 额定电压：DC 12 V 或 24 V
• 额定功率：10–20 W
• 工作模式：Push-Pull 型
• 保持力：4000 gf
• 行程：10 mm（可定制）
• 复位时间：0.2 s
• 使用寿命：500,000 次循环
• 认证：CE, RoHS, ISO9001
• 材料：优质磁铁铁
• 引线长度：200 mm
• 安装方式：螺丝安装
• 尺寸公差：±0.1 mm
• 防水性：None
• 绝缘等级：B
• 耐压测试：AC 600 V 50/60 Hz 2 s
• 无励磁保持力：0
• 工作温度：-10 °C 至 100 °C
• 工作周期：1–100 %
• 螺纹深度：/
• 付款条件：TT 或 即期信用证
• 样品订单：是
• 保修：1 年
• 最小起订量：1000 pcs
• 供货能力：每周 5000 pcs
• 交货时间：30 天
• 装运港：Shenzhen
