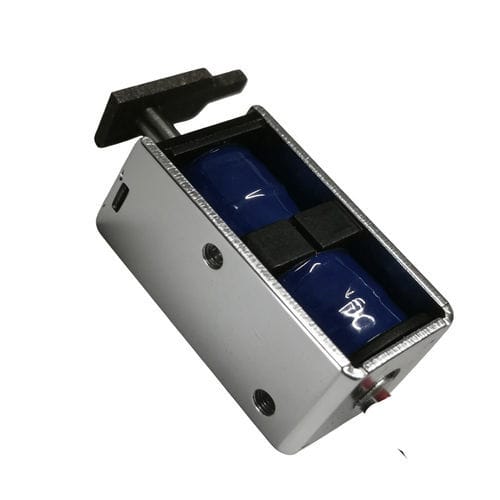

吸持电磁铁 WL0724

线性自保式双稳态

概述
直流锁存电磁铁是一种电磁双稳态执行器，通过短脉冲电流和机械或磁性锁定改变并保持柱塞位置，无需持续供电。该结构可降低发热与能耗，体积紧凑、响应快速、寿命长。适用于控制系统、工业自动化与智能设备中的可靠切换操作。

工作原理
施加电压脉冲使柱塞移动到新位置；断电后通过机械锁或永久磁铁保持该位置。施加反极性或相反方向的脉冲可将柱塞复位到初始位置。

主要特性与优势

• 节能：仅需短脉冲改变状态，无需持续保持电流。
• 线圈间歇通电，发热量降低。
• 结构紧凑，适用于电池供电或便携设备。
• 响应速度快，适合自动化切换。
• 在合适的使用和维护下寿命较长。

优点

• 断电也能保持位置，提高能效。
• 运行过程中热量积累少。
• 在规格范围内使用可延长使用寿命。
• 占用空间小，切换性能可靠。
• 适用于电池供电的应用场景。

缺点

• 控制电路可能更复杂（需反向极性或反向脉冲）。
• 采用永久磁铁的设计初期成本可能较高。
• 保持力可能低于某些连续工作型电磁铁。
• 性能依赖于磁路设计和装配精度。

典型应用

• 自动售货机的出货机构。
• 在断电时需保持状态的智能门锁与门禁系统。
• 便携式医疗设备与精密流体控制系统。
• 用于执行器切换和定位的工业自动化。
• 家用电器、智能电表、通信与汽车系统。

故障排查要点

• 电磁铁不动作：检查供电电压、接线、控制信号和线圈电阻。
• 动作缓慢或柱塞卡滞：检查并清洁导管，按要求润滑，替换变形部件。
• 过热：确认额定电压，降低工作周期并改善散热。
• 锁存不稳定：检查磁力、脉冲控制精度和磁路对准。
• 噪音过大：拧紧安装、替换磨损的导管/柱塞，并根据需要增加阻尼。

采购 / 选型清单

• 工作电压（常见：12 V / 18 V / 24 V DC）；确认线圈额定值。
• 所需行程（常见 2–20 mm；WL0724 可定制 3–8 mm）。
• 所需保持力和动作力。
• 响应时间及切换速度要求。
• 工作周期和预期工作频率。
• 安装空间、安装方式和柱塞动作（拉或推）。
• 环境条件：温度、湿度、灰尘和振动。
• 预期寿命（循环次数）和可靠性测试要求。
• 可用定制项：电压、行程、防水、柱塞设计。

产品资料（部分规格）
Brand: Weilong
Model Number: WL0724
Rated Voltage (V): DC 12V, 18V and 24V
Rated Power (W): 24 W
Work Model: Pull Push Type
Holding Force (N): 280 GF
Stroke (mm): 3-8 MM Customized
Reset Time (s): 0.2S ON, 2S OFF
Service Life: 100 Thousand Times
Certification: CE, ROHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 MM
Install Style: Screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

技术规格

• Brand: Weilong
• Model: WL0724
• 额定电压: DC 12V, 18V, 24V
• 额定功率: 24 W
• 柱塞类型: 拉 / 推
• 保持力: 约 280 GF
• 行程: 可定制 3–8 mm
• 典型复位时间: 0.2 s ON, 2 s OFF
• 使用寿命: 约 100,000 次循环（厂家数据）
• 绝缘等级: B；耐压: AC 600V 2 s
• 引线长度: 200 mm
• 安装方式: 螺丝固定
• 尺寸公差: ±0.1 mm
• 工作温度: -10°C 至 100°C
• 工作循环: 1–100%
• 认证: CE, RoHS, ISO9001
• 质保: 1 年
