电磁锁 WL5030

电动门用玻璃窗用

产品概述

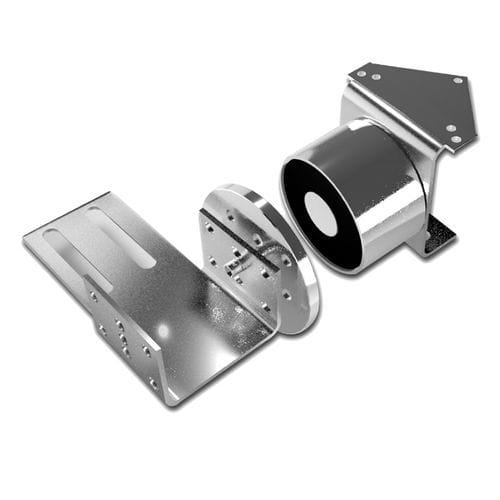

WL5030为12V电磁锁，面向门禁控制应用。装置由安装于门框的电磁铁与门上的对吸板组成。通以DC12V时线圈产生磁场吸附对吸板，保持力为50–60 kg。适用于室内门禁场景，如办公室、零售、工业场所及智能家居系统。

磁力锁的工作原理
原理：以12V DC驱动线圈产生磁场，吸引对吸板保持门锁状态。WL5030为常通（fail-safe）设计：断电即释放，便于紧急疏散。可与RFID读卡器、键盘和生物识别控制器集成。

WL5030 产品要点
用途：门禁控制。主要特性：保持力稳定、响应快速、维护低、兼容常见控制器及用于玻璃/金属/木门的支架。建议在需要常通设计的场合使用。

视频
产品视频展示WL5030功能、接线与安装示例。

细节展示（图片）
包含产品图片与安装示意图，展示在玻璃、金属与木门上的安装以及典型应用场景。

产品资料（关键数据）

• Brand: Weilong Technology
• Model Number: WL5030
• Rated Voltage: DC12V（资料表亦支持24V）
• Rated Power: 8–10 W
• Holding Force: 50–60 kg
• Stroke: 可定制（标准0 mm）
• Reset Time: 1 s ON，3 s OFF
• Service Life: 200,000 次
• Certifications: CE、RoHS、ISO9001
• Material: superior magnet iron
• Lead Wire Length: 200 mm
• Install Style: screw
• Insulation Class: B
• Working Temperature: -10°C 到 100°C
• Duty Cycle: 1–100%
• Warranty: 1 year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs/周
• Delivery Time: 30 天（装运港：深圳）

应用

• 与读卡器、键盘或生物识别集成的办公门
• 零售店员工专用区与储物间
• 智能家居入口与远程监控系统
• 需受控进入的工业仓库、实验室与生产区
• 使用专用支架的酒店、银行与商场玻璃门
• 学校、医院与医疗机构的受限区域保护

优点与局限
优点

• 锁定/解锁响应瞬时
• 无需机械舌栓—操作简便
• 活动部件少—机械磨损低
• 适用于玻璃、金属及木门的保持力
• 可与远程门禁系统集成（RFID、键盘、生物识别）
• 断电释放（fail-safe），便于紧急撤离

局限

• 需稳定12V DC电源或备用电源维持安防
• 无备电时停电可能造成安全漏洞
• 成本高于基础机械锁
• 建议专业安装以确保对准与布线正确
• 若电压/电流不当或散热不良可能发热
• 标准机型不防水，户外需选购防水/防腐型号或加装保护

维护与故障排查
维护计划

• 每月：用软布和异丙醇清洁接合面；去除污物并检查对吸面
• 每季度：检查并紧固紧固件；检查对吸板安装并允许轻微旋转以自对中；必要时使用螺纹固定剂
• 按需：检查电源电压/电流稳定性及接线连接

如何检测与检查
在端子处测量电压（12V DC ±10%）并验证电源电流供应能力。检查端子螺丝、安装螺栓及磁体与对吸板之间的对准。

故障排查（症状 / 常见原因 / 检查）

• 保持力弱 / 表面污垢或错位 / 清洁表面并检查对吸对准
• 锁无法释放 / 残余磁性或对吸卡住 / 检查橡胶垫圈并稍微松开对吸螺栓
• 过热 / 电压不正确或散热差 / 检查12V输入和跳线设置
• 嗡嗡声 / 对吸板松动 / 紧固对吸螺栓并检查支架

维护计划摘要

• 每周：听是否有嗡嗡声并监测温度
• 每月：清洁磁体和对吸板；涂抹轻量硅酮润滑剂
• 每季度：检查螺丝紧固及端子安全

重要说明
WL5030为室内用fail-safe电磁锁。户外或潮湿环境请使用防水/防腐版本或在安装时提供适当保护。

技术规格

• Brand: Weilong Technology
• Model: WL5030
• Rated Voltage: DC12V（支持24V）
• Rated Power: 8–10 W
• Holding Force: 50–60 kg
• Reset Time: 1 s ON，3 s OFF
• Service Life: 200,000 次
• Lead Wire Length: 200 mm
• Material: superior magnet iron
• Insulation Class: B
• Working Temperature: -10°C 至 100°C
• Duty Cycle: 1–100%
• Certifications: CE、RoHS、ISO9001
