电磁阀电磁铁 WL0916

线性闭锁微型

概述

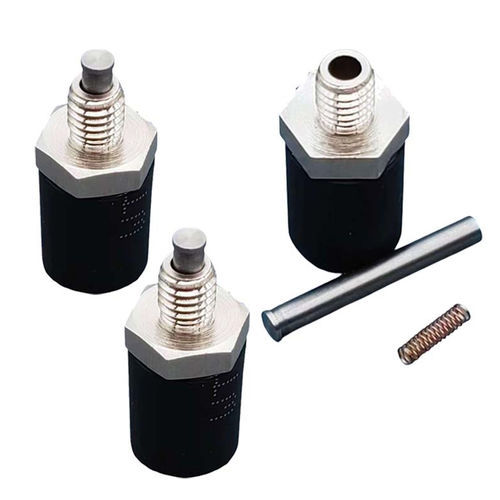

微型管状电磁铁是将电能转为精确直线运动的紧凑型电磁执行器。WL0916 型号表示管状结构、典型尺寸和小行程，适用于空间受限且需要可重复推/拉动作的装配场合。

主要产品描述
提供推式和拉式两种配置，具有无缝管状外壳、精密绕制铜线圈、带防摩涂层的不锈钢套筒（芯杆）及内置回位弹簧。典型电气选项涵盖 DC 3 V 至 24 V，使用率可为断续或连续（视型号而定）。可实现最高到 IP67 的防护等级，并可按 ISO 9001 要求实现材料可追溯性。

特性

• 体积小：常见外壳直径范围 6–20 mm（示例产品自 8 mm 起）。
• 行程可定制：典型 2–5 mm，视型号可达约 15 mm。
• 电压选项：DC 3 V、6 V、9 V、12 V、24 V（如有标注允差 ±10%）。
• 工作循环：断续或连续（连续使用需注意散热）。
• 芯杆材料与表面处理：不锈钢芯杆带防摩涂层；高温耐受材料（部分设计绝缘等级为 F 级，可达 155°C）。
• 环境防护：封装可选 IP40 至 IP67，适用于恶劣或清洗环境。
• 长寿命设计：在适当的工况管理下，目标寿命为 200,000 次到 1,000,000+ 次。

产品详情（功能亮点）

• 结构：无缝管状外壳（高镍或高碳钢）、铜线圈、可动芯杆、内置回位弹簧。
• 运动特性：直线位移精确，若正确对准则侧向载荷小。
• 磁路性能：管状磁路集中磁通，提高单位体积输出力。
• 配置：推式（通电时芯杆伸出）或拉式（通电时芯杆回缩）。
• 终端形式：裸导线、JST/Molex 标准连接器、PCB 引脚或定制端接。

应用

• 医疗设备：输液泵、外科器械、呼吸机、诊断设备等需要精密、可清洁驱动的场合。
• 工业自动化：微型阀驱动、安全门锁、分拣、点取放和紧凑机构。
• 汽车系统：门锁执行器、变速/燃油模块、EV 充电锁、在严苛环境下的小型主动机构。
• 航空航天与国防：用于航空电子和卫星部署的轻量化驱动。
• 安防系统：电子锁、保险箱和门禁机构。

优缺点
优点

• 管状磁路设计提升力/体积比。
• 行程精确、重复性好。
• 材料与密封选项支持在恶劣和高温环境使用。
• 若正确选型，相对提供的驱动力功耗较低。

缺点

• 与气缸或线性电机相比行程有限。
• 连续高负荷运行会产生热量，需要热管理。
• 随芯杆伸出力会下降（力随行程衰减）。
• 靠近铁性环境可能产生磁干扰，需屏蔽处理。
• 动作时的可听点击声在低噪声应用中可能不可接受。

故障排查与维护
常见检查：无动作时检查电源、布线及线圈电阻；过热时检查使用率、电压与散热；力弱或行程不足时检查供电稳定性、气隙、芯杆对中与磨损；间歇性故障检查电源稳定性及接线；卡滞时清洁管体、更换弹簧或按规范润滑并消除侧向载荷。预防性维护：在额定电压与使用率内运行，保持清洁，避免侧载，并定期检测线圈电阻与温度。

产品资料摘要

• 典型外壳直径：6 mm – 20 mm（示例产品从 8 mm 起）。
• 典型行程选项：2 mm – 5 mm（视设计而定；部分设计可达约 15 mm）。
• 电压范围：DC 3 V 至 24 V（依型号）。
• 防护等级：IP40 至 IP67。
• 绝缘/温度：可提供 F 级材料（部分组件可达 155°C）。

技术规格

• 型号：WL0916（产品系列参考）。
• 示例尺寸：Ø9.5 × 16 mm。
• 示例芯杆直径：Ø2.8 mm。
• 示例额定电压：DC 9 V。
• 示例行程：2.7 mm。
• 示例推力：10 gf（视型号而定）。
• 示例功率：1.3 W；示例电流：0.15 A；示例电阻：60 Ω。
• 示例工作周期：连续（请核实具体型号额定）；额定寿命示例：≥200,000 次循环（部分设计在正确管理下可达 1,000,000+）。
• 材料：无缝管状钢壳、铜线圈、带防摩涂层的不锈钢芯杆、回位弹簧。
• 标准与认证：可按 ISO 9001 生产，部分型号可提供 RoHS/REACH、UL 及医疗级材料可追溯性选项。
