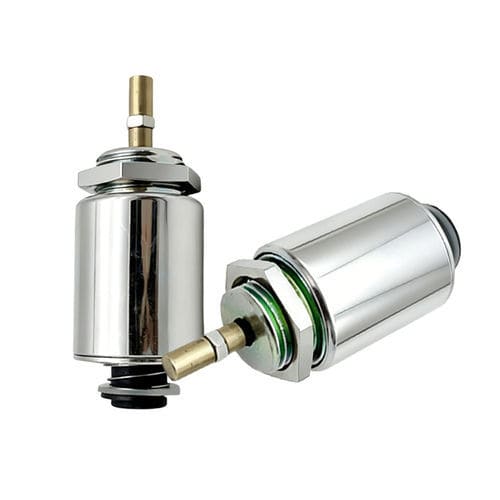

电磁阀电磁铁 WL2532

线性闭锁高性能

产品概述
该管式推拉电磁铁结构紧凑，可在密封管状外壳内将电能转换为直线运动。其设计具有较高的磁能效率、低损耗和可靠的防护性能，适用于工业环境。典型应用包括自动化设备、自动售货机、锁定机构、医疗设备和汽车执行器。

什么是管式推拉电磁铁？
由线圈、铁磁材料的衔铁（柱塞）和管状外壳组成。通电时线圈产生磁场，使衔铁朝内（吸合）或朝外（推出）移动；断电后弹簧将衔铁复位。与开框式电磁铁相比，管式设计具有更高的力密度、更好的防护性和更佳的重复定位性能。

管式推拉电磁铁的主要特性

• 紧凑的管状结构，磁能效率高
• 输出力大且能量损耗低
• 响应快、直线运动精确
• 外壳防护，适合工业环境可靠运行
• 性能稳定、使用寿命长
• 行程、电压和力可定制
• 运行噪音低，适用于敏感设备

工作原理
当电流通过线圈时产生磁场，磁场吸引衔铁使其沿管轴方向运动。断电时回位弹簧使衔铁返回初始位置。该机构具有响应快速、动作可重复的特点，适合定位与切换任务。

应用领域
由于体积小、输出力可靠，此类电磁铁广泛用于工业自动化、汽车系统（门锁、阀门、执行器）、医疗设备（控制与诊断机构）、自动售货机、办公设备及其他需要短行程精确动作的自动化组件中。

优点

• 磁路效率高，在低功耗下产生较大力
• 管状外形节省空间，便于紧凑设计
• 防护性好，可减少灰尘等外界因子对寿命的影响
• 响应迅速的线性运动，适用于执行器与锁定机构
• 可按需定制行程、电压、力及安装方式

缺点

• 最大力在行程开始时产生，随后随行程减小
• 若不遵守使用周期（Duty），可能产生过热
• 通常比简单开框式电磁铁成本更高
• 需根据应用慎重选择行程、电压与所需力

故障排除指南
常见检查项：不动作（检查电源电压、布线和线圈连通性）；力弱或不稳定（核实输入电压、过载、衔铁周围有无杂物或磨损）；过热（检查占空比和使用方式）；异常噪音或卡滞（检查对中、安装件和衔铁磨损）。定期维护和正确机型选择可确保长期最佳性能。

产品资料
Brand: Weilong Technology
Model Number: WL2532
额定电压: DC 12V or 24V
额定功率: 7–10 W
工作模式: Push and Pull
保持力: 300 Gf
行程: 2–5 mm (可定制)
工作方式: Continuous
使用寿命: ~200,000 次循环
认证: CE, ROHS, ISO9001
材料: Superior magnet iron
引线长度: 200 mm
安装方式: Screw
尺寸公差: ±0.1 mm
防水: None
绝缘等级: B
耐压测试: AC 600V 50/60Hz 2s
无励磁保持力: 0
工作温度: -10°C 至 100°C
占空比: 1–100%
螺纹深度: /
付款条款: TT or LC at sight
可接受样品订单: Yes
保修: 1 year
最小起订量: 1000 pcs
供应能力: 5000 pcs/week
交货时间: 30 days
装运港: Shenzhen

技术规格

• 品牌: Weilong Technology
• 型号: WL2532
• 额定电压: DC 12V / 24V
• 额定功率: 7–10 W
• 工作模式: Push and Pull
• 保持力: 300 Gf
• 行程: 2–5 mm (可定制)
• 寿命: ~200,000 次循环
• 绝缘等级: B
• 工作温度: -10°C 至 100°C
• 认证: CE, ROHS, ISO9001
• MOQ: 1000 pcs
• 产能: 5000 pcs/week
