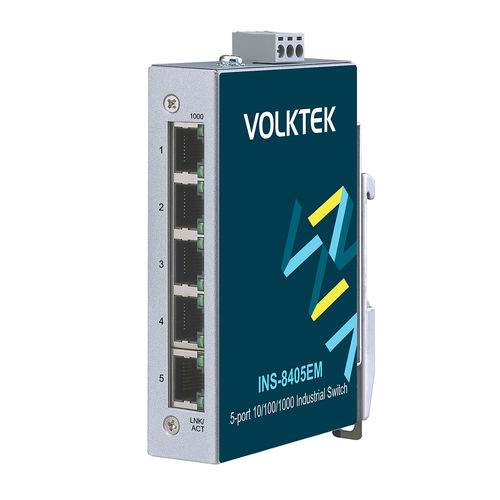

非管理型网络交换机 INS-8405EM

5端口千兆以太网ProfiNet

概述
INS-8405EM 是一款非管理型工业千兆以太网交换机，提供五个自动协商的 10/100/1000 Mbps RJ45 下行端口。用于扩展以太网网络，可连接包括管理型交换机与监控系统在内的多种设备。设备集成了流量优化与网络性能控制，以优先传输关键工业数据包并在苛刻环境中保持稳定传输。

产品亮点

• 5 x 10/100/1000 RJ45 下行端口，支持多速率以太网应用
• 端口自动协商与 MDI/MDI-X，插即用
• Flow Control 与 Storm Control 优化网络性能
• 工业级 QoS，优先 EtherNet/IP、PROFINET 与 GOOSE；支持端口优先级与 802.1p 标记
• 抗电磁干扰与工业噪声能力强
• 通过 DNV Marine 认证，适用于海事应用
• 工作温度范围 -40°C 至 75°C，铝制 IP40 外壳

功能

• 为恶劣工业环境设计的坚固结构 — 采用工业级元件、良好散热与 IP40 铝外壳。具备抗振动、抗 EMI、抗 ESD、电源浪涌、过压、过流与反极性保护。工作温度范围 -40°C 至 75°C。符合 CE、FCC 与 RoHS 标准。
• 自动协商带来快速便捷的安装 — 连接即用。单路 12–48 VDC 电源输入，采用 3 针端子。10/100/1000 Mbps 端口支持自动 MDI/MDI-X。机身纤薄，支持 TH35 导轨安装。
• 流量控制以优化带宽使用 — Flow 与 Storm Control 防止流量过载，避免延迟和数据丢失，维持设备稳定运行。
• VLAN 透传实现透明转发 — 不修改地转发 VLAN 标记数据包，确保设备间运行数据的完整性。
• 关键数据传输优先级 — 802.1p 标签 QoS 与端口优先级（端口 #1 优先）可在高流量时保证关键工业流量的传递。
• 优先处理工业标准协议 — iQoS 可优先处理 EtherNet/IP、PROFINET 与 GOOSE，以保证时间敏感数据优先传输。
• 支持大型网络和监控 — LLDP 过滤功能在与管理型交换机配合时减少设备抖动，提高大型网络的监控准确性。

订购信息（表）
型号 | 描述
INS-8405EM | 非管理型 5 x 10/100/1000 RJ45 工业交换机，DNV Marine 认证

技术规格

• 标准：IEEE 802.3；10BASE-T；IEEE 802.3u；100BASE-TX；IEEE 802.3ab；1000BASE-T；NWay Auto-negotiation；IEEE 802.3x Flow Control；IEEE 802.1p Class of Service。
• 接口：端口 — 5 x 10/100/1000BASE-T (RJ45)。指示灯 — PWR、1000、LNK/ACT。
• 电源：输入电压 — 12–48 VDC（海事用途标称 24 VDC）。连接器 — 3 针端子。最大功耗 — 3 W。具备反极性和过载保护。
• 机械与环境：外壳 — 铝 (IP40)。安装 — TH35 导轨。工作温度 — -40°C 至 75°C。存储温度 — -40°C 至 85°C。工作湿度 — 5–95% RH（无冷凝）。重量 — 183.4 g。尺寸（宽×高×深）— 23.6 × 109.2 × 73.8 mm。
