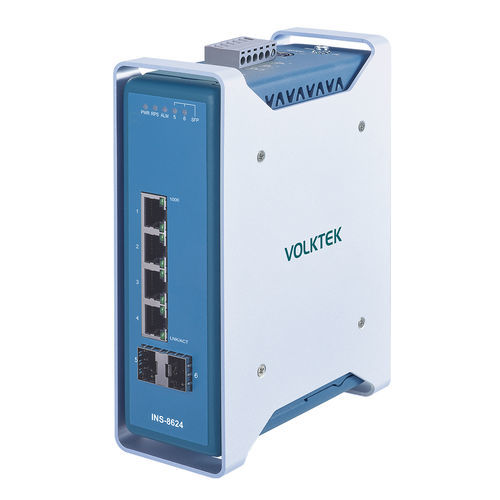

管理型以太网交换机 INS-8624

6 端口式千兆以太网DIN导轨

产品亮点 4 x 10/100/1000 RJ45 端口和 2 x FX/GbE SFP 上行链路端口，实现与控制设备的长距离连接 拓扑图用于网络监控 通过风暴和流量控制以及 QoS 优化网络性能 工作温度 -40˚C~75˚C (-40°F~167°F)，IP40 铝质外壳 概述 INS-8624 是一款高性能的 4 端口 10/100/1000 RJ45 下行链路交换机、INS-8624 是一款高性能 4 端口 10/100/1000 RJ45 下行链路和 2 端口多速率 FX/GbE SFP 上行链路网管型工业交换机，专为自动化环境中控制器和设备之间的通信而设计。SFP 端口提供长距离、无噪音光纤传输，可适应快速和千兆以太网速度。它适用于多轴机器人及其外围设备，如 PLC、HMI 和传统设备。它的所有端口都提供自动协商功能，并支持 Modbus TCP，可在工业以太网应用中轻松聚合设备。交换机可通过风暴、流量控制和 QoS 优化流量--它可对工业数据包进行优先排序，防止通信过程中的数据丢失，并提供稳定的传输。它的拓扑图可实现网络可视化，并符合网络安全标准，可防止网络出现漏洞。该交换机采用工业级组件，封装在具有高导热性的 IP40 铝质外壳中，可保护设备免受工具和危险的损坏。其设计可承受振动、冲击、自由落体、干扰和 -40˚C~75˚C （-40°F~167°F）的温度，适合极端的工业应用。为确保可靠性，端子板上的冗余电源和报警继电器触点可确保不间断运行，并在断电时发出警报。 强大的电气和电磁防护功能：可抵御 EMI（电磁干扰）、ESD（静电放电）、电源浪涌、过压、过流和极性反接。冗余电源系统：可同时使用两个不同的电源供电，例如 SDR-480P-48 电源和 IRA-120/IRA-160 DIN 导轨式交流直流电源适配器，并带有断电报警功能。双 SFP 端口光纤连接：双千兆 SFP 插槽，用于未来扩展基于光纤的菊花链拓扑结构。基于端口和 IEEE 802.1Q VLAN：GARP（通用属性注册协议）和 GVRP（通用 VLAN 注册协议）可将大型网络划分为较小的部分和独立的广播域。高效的流量优先级：有效的 QoS 机制可进行优先级分配，为特定应用传输专用流量，并为关键任务通信分配适当的带宽。 规格标准：IEEE 802.3 (10BASE-T)、IEEE 802.3u（100BASE-TX、100BASE-FX）、IEEE 802.3ab（1000BASE-T）、IEEE 802.3z（1000BASE-SX/LX）、IEEE 802.3（Nway 自动协商）、IEEE 802.3x（流量控制）、IEEE 802.3ad（链路聚合）、IEEE 802.3az（节能以太网）、IEEE 802.3b（100BASE-TX）、IEEE 802.3ab（1000BASE-T）、IEEE 802.3z（1000BASE-SX/LX）。3az（节能以太网）、IEEE 802.1AB（LLDP）、IEEE 802.1D（STP）、IEEE 802.1w（RSTP）、IEEE 802.1p（服务等级）、IEEE 802.1Q（VLAN 标记）、IEEE 802.1X（端口验证）接口：4 x 10/100/1000BASE-T (RJ45)、2 x GbE SFP 插槽、DIP 开关（主电源/冗余电源电压下降报警设置）、LED 面板（PWR、RPS、ALM、SFP、1000、LNK/ACT） 电源：输入电压：主输入：20~57VDC，冗余输入：20~57VDC；连接：端子台；功耗：系统：10W；报警继电器：一个继电器输出，1 A @ 24V DC 机械和环境：外壳：铝质（IP40 保护）；安装： 57.3 x 175 x 126.4 mm (2.26 x 6.89 x 4.98 in) 订购信息型号描述 INS-8624Managed 4 x 10/100/1000 RJ45 & 2 x FX/GbE SFP 交换机 *规格如有变更，恕不另行通知。技术特性/规格 4 x 10/100/1000 RJ45 端口 2 x FX/GbE SFP 上行链路端口 用于网络监控的拓扑图 风暴和流量控制、QoS 工作温度：-40˚C~75˚C (-40°F~167°F) IP40 铝质外壳 冗余电源和警报继电器 DIN 导轨安装 重量：795 g（1.75 lb） 尺寸：3 x 175 x 126 mm (3.5 mm×4.5 mm) 57.3 x 175 x 126.4 毫米（2.26 x 6.89 x 4.98 英寸）
