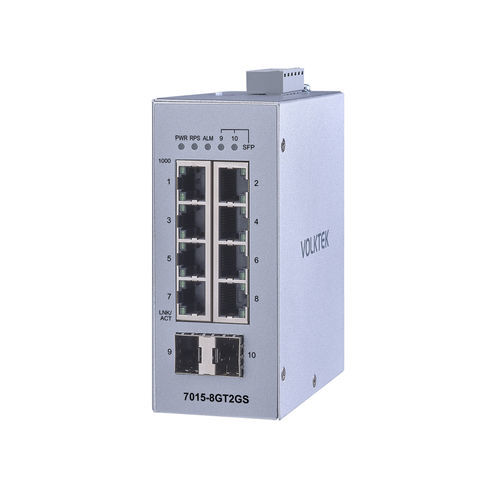

非管理型以太网交换机 7015-8GT2GS-I

10 端口式ProfiNetEtherNet/IP

产品亮点 8 x 10/100/1000 RJ45 端口和 2 x SFP 上行链路端口，可实现与控制中心的长距离连接或级联 通过风暴和流量控制以及 QoS 优化网络性能 通过转发 VLAN 数据包，利用 VLAN Passthru 防止数据包丢失 工业 QoS（EIP（EtherNet/IP）、PROFINET 和 GOOSE 数据包）、每端口优先级、802.1p 标签和 IP40 金属外壳概述 7015-8GT2GS-I 是一款非网管型 8-port 10/100/1000 RJ45 端口和 2 x SFP 上行链路端口，可实现与控制中心的长距离连接或级联。概述 7015-8GT2GS-I 是一款非网管型 8 端口、10/100/1000 RJ45 下行链路和 2 端口 GbE SFP 上行链路工业交换机，具有用于自动化设置中控制器和设备之间通信的高级功能。该设备可与多轴机器人及其外围设备（如 PLC、人机界面和传统设备）一起使用。此外，它还在所有端口上提供自动协商功能，可在工业以太网应用中轻松聚合设备。该交换机提供各种内置流量优化和网络性能功能，可优先处理重要的工业数据包，防止通信过程中的数据丢失，并实现稳定传输；如流量控制和 VLAN Passtru。该交换机采用工业级组件，封装在 IP40 金属外壳中，可保护设备免受工具和危险的影响。其设计可承受振动、冲击、自由落体、干扰以及 -40°C~75°C (-40°F~167°F) 的温度范围，适用于极端的工业环境。 针对恶劣工业环境设计的坚固组件：这款以太网交换机采用工业级组件、良好的导热性能和 IP40 金属外壳，可抵御极端环境、振动、EMI（电磁干扰）、ESD（静电放电）、电源浪涌、过压、过流和极性反接。它能承受 -40°C 至 80°C （-40°F 至 176°F）的极端温度。它符合 CE、FCC 和 ROHS 等国际安全标准，确保操作安全。自动协商功能，安装快捷方便：7015-8GT2GS-I 一经连接即可工作，安装非常方便。两个 24~48VDC 电源和一个警报器可连接到 6 针端子板，用于供电和通知。10/100/1000 Mbps 端口使用 MDI/MDI-X 连接进行自动协商，插入后可按所需速度快速与其他网络设备连接，无需额外安装软件。SFP 端口兼容多种类型的 SFP 模块。LED 信号可显示设备的运行状态。其多功能的紧凑型设计使其可以安装在机柜和其他空间有限的地方，并可固定在标准的 TH35 DIN 导轨上，实现稳定安装。流量控制机制可优化带宽使用：流量控制机制可调节过大的流量，避免延迟、数据丢失和设备之间的连接问题。这种非网管型交换机提供流量和风暴控制等机制，可防止设备在交换数据时相互压倒，并将流量保持在可承受的速率，从而使设备在其容量范围内工作，避免网络崩溃。冗余电源和警报系统：两个电源和一个警报器连接到该设备的 6 针端子板，以确保其始终有电。当其中一个连接的电源停止工作或断电时，设备将从备用电源供电并打开警报。LED 面板上的警报信号会亮起。警报通知可通过物理接口上的 DIP 开关激活。智能 VLAN 数据转发：这款非网管型交换机能够读取 VLAN 标记数据包的来源和目的地。7015-8GT2GS-I 可在不更改或丢弃数据包的情况下转发 VLAN 数据包，确保工业领域的操作数据在设备间安全传输。优先处理工业标准协议：工业自动化应用采用的数据包协议注重在紧迫的时间内传输数据。这款非网管型交换机采用 iQoS 配置，可优先处理工业应用协议，并优先传输工业应用中使用的时间敏感型数据，包括以太网/IP、PROFINET 和 GOOSE（通用面向对象变电站事件）。连接大型网络组，为监控系统提供数据便利：在网络发现过程中，非网管型交换机会导致设备晃动，使监控系统难以获得设备数据。7015-8GT2GS-I 与受管交换机连接时，可避免设备闪烁。利用 LLDP 过滤功能，该设备可用于大型网络。它允许网络中的其他设备交换可识别的数据，以便进行准确监控，而不必担心在非托管交换机存在的情况下检测到错误信息和错误警报。 规格标准：IEEE 802.3（10BASE-T）、IEEE 802.3u（100BASE-TX）、IEEE 802.3ab（1000BASE-T）、IEEE 802.3z（1000BASE-SX/LX）、IEEE 802.3（Nway 自动协商）、IEEE 802.3x（流量控制）、IEEE 802.1p（服务等级） 接口：8 x 10/100/1000BASE-T (RJ45)、2 x GbE SFP 插槽、DIP 开关（电源电压下降报警设置（PWR 和 RPS）、电压下降报警设置）、LED 面板（PWR、RPS、ALM、SFP、1000、LNK/ACT） 电源：输入电压：主输入：24~48VDC，冗余输入：24~48VDC；连接：端子台；系统功耗：11W；报警继电器：一个继电器输出，电流承载能力为 1A@ 24V DC 机械和环境：外壳：金属（IP40 保护）；安装套件：工作温度：-40°C~75°C（-40°F~167°F）；存储温度：-40°C~85°C（-40°F~185°F）；工作湿度：5 至 95% 相对湿度（非冷凝）；存储湿度：5 至 95% 相对湿度（非冷凝）；重量：550 克（1.2 磅）；尺寸（宽 x 高 x 深）：50 x 116 x 100 毫米（1.97 x 4.57 x 3.93 英寸）订购信息：型号描述7015-8GT2GS-I 非网管型 8 x 10/100/1000 RJ45 & 2 x GbE SFP 工业交换机 认证关键技术规格 型号：7015-8GT2GS-I 类型：非网管型工业以太网交换机 端口：8 x 10/100/1000BASE-T (RJ45)，2 x GbE SFP 工作温度：-40°C~75°C (-40°F~167°F) 外壳：金属，IP40 保护 电源输入：24~48VDC（主电源和冗余电源） 安装：DIN 导轨 认证CE、FCC、ROHS 尺寸：50 x 116 x 100 毫米 重量：550 克
