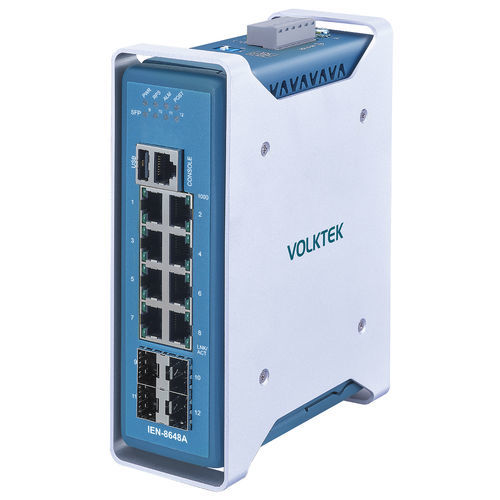

管理型以太网交换机 IEN-8648A

12 端口式DIN导轨DIP

产品亮点 8 x 10/100/1000 RJ45 端口和 4 x GbE SFP 上行链路端口，用于远距离控制设备和菊花链 1 x 控制台端口，用于命令行接口和 USB 端口 支持固件升级，确保配置设置安全、概述 INS-8648A 是一款高性能的 8 端口 10/100/1000 RJ45 下行链路和 4 端口 GbE SFP 上行链路网管型工业交换机，专为自动化环境中控制器和设备之间的通信而设计。它可与多轴机器人及其外围设备（如 PLC、人机界面和传统设备）一起使用。它的所有端口都具有自动协商功能，并支持 Modbus TCP，可在工业以太网应用中轻松聚合设备。交换机提供各种内置流量优化和网络性能功能，可优先处理重要数据包，防止通信过程中丢失数据，并稳定传输。它有一个拓扑图来直观显示网络，并符合网络安全标准，可防止网络出现漏洞。RJ45 型控制台端口可在网络出现问题时向外排除网络故障。USB 端口支持固件升级，确保配置设置安全，并可下载日志文件，以便离线管理网络状态。交换机通过风暴、流量控制和 QoS 优化流量--优先处理工业数据包，防止通信过程中的数据丢失，并提供稳定的传输。它的拓扑图可直观显示网络，并符合网络安全标准，可防止网络出现漏洞。该交换机采用工业级组件，封装在具有高导热性的 IP40 铝质外壳中，可保护设备免受工具和危险的损坏。其设计可承受振动、冲击、自由落体、干扰和 -40˚C~75˚C （-40°F~167°F）的温度，适合极端的工业应用。为确保可靠性，端子板上的冗余电源和报警继电器触点可确保不间断运行，并在断电时发出警报。 强大的电气和电磁防护功能：可抵御 EMI（电磁干扰）、ESD（静电放电）、电源浪涌、过压、过流和极性反接。基于端口和 IEEE 802.1Q VLAN：GARP（通用属性注册协议）和 GVRP（通用 VLAN 注册协议）可将大型网络划分为较小的部分和独立的广播域。固件自动备份：固件自动备份：固件自动备份到辅助存储器，并在主存储器丢失的情况下从辅助存储器激活固件。冗余电源系统：同时使用两个不同的电源供电，例如 SDR-480P-48 电源和 IRA-120/IRA-160 DIN 导轨式交流直流电源适配器，并带有断电报警功能。高效的网络监控和管理：SNMP（简单网络管理协议）和 RMON（远程监控）协议可实现高效的流量管理和监控。高效的流量优先级：有效的 QoS 机制可进行优先级分配，为特定应用传输专用流量，并为关键任务通信分配适当的带宽。快速恢复的冗余环路：Xpress Ring 可在几毫秒内快速检测和恢复链路故障，ERPS（以太网环保护交换）、双归属、LACP（链路聚合控制协议）和 RSTP（快速生成树协议）可实现连续一致的运行。 规格标准：IEEE 802.3（10BASE-T）、IEEE 802.3u（100BASE-TX）、IEEE 802.3ab（1000BASE-T）、IEEE 802.3z（1000BASE-SX/LX）、IEEE 802.3（Nway 自动协商）、IEEE 802.3x（流量控制）、IEEE 802.3ad（链路聚合）、IEEE 802.1AB（LLDP）、IEEE 802.1ad（QinQ）、IEEE 802.3ab（1000BASE-T）、IEEE 802.3z（1000BASE-SX/LX）。1ad（QinQ）、IEEE 802.3az（节能以太网）、IEEE 802.1D（STP）、IEEE 802.1w（RSTP）、IEEE 802.1s（MSTP）、IEEE 802.1p（服务等级）、IEEE 802.1Q（VLAN 标记）、IEEE 802.1X（端口验证）、IEEE 1588v2（PTP）接口：8 x 10/100/1000BASE-T (RJ45)、4 x GbE SFP 插槽、1 x RJ45 控制台端口、1 x USB 端口、用于主电源/冗余电源电压下降报警设置的 DIP 开关、LED 面板：PWR、RPS、ALM、POST、SFP、1000、LNK/ACT 电源：输入电压：主输入：12~60VDC，冗余输入：12~60VDC；连接：端子台；功耗：系统：18W；报警继电器：一个继电器输出，1 A @ 24V DC 机械和环境：外壳：铝质（IP40 保护）；安装：工作温度：-40°C~75°C (-40°F~167°F)；存储温度：-40°C~85°C (-40°F~185°F)；工作湿度：5 至 95% 相对湿度（非冷凝）；存储湿度：5 至 95% 相对湿度（非冷凝）；重量：1,005 克（2.21 磅）；尺寸（宽 x 高 x 深）：3 x 175 x 126 毫米（1.5 英寸）： 57.3 x 175 x 126.4 毫米（2.26 x 6.89 x 4.订购信息 型号描述IEN-8648AM 网管型 8 x 10/100/1000 RJ45 和 4 x GbE SFP 工业交换机 认证和功能 图标 USB -40°C-75°C DIN 导轨 ESD 保护 IP 代码 40 冗余电源浪涌保护 Modbus 拓扑图 ROHS CE FC 技术规格/功能 8 x 10/100/1000 RJ45 端口 4 x GbE SFP 上行链路端口 1 x 控制台端口 (RJ45) 1 x USB 端口 DIN 导轨安装 IP40 铝外壳 工作温度： -40°C~75°C (-40°F~167°F) 支持冗余电源 报警继电器输出 电源输入：12~60VDC 系统功耗：18W 重量：1,005 克（2.21 磅） 尺寸：3 x 175 x 126.5 厘米 57.3 x 175 x 126.4 毫米（2.26 x 6.89 x 4.98 英寸） 符合标准：ROHS、CE、FC
