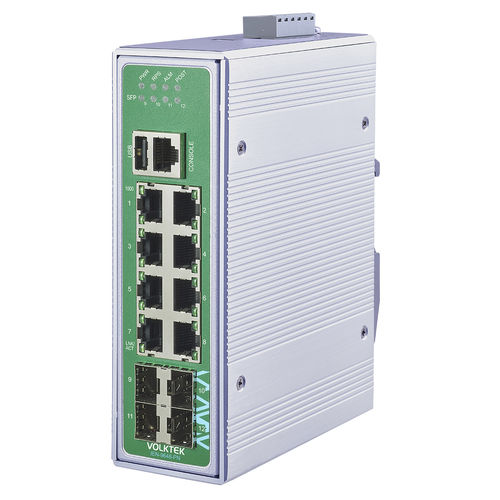

管理型以太网交换机 IEN-9648-PN

12 端口式千兆以太网ProfiNet

产品亮点 - 8个10/100/1000 RJ45端口 - 每个端口最大输出功率30瓦 - 4个GbE SFP上行链路端口，用于与控制中心的长距离连接和级联 - 1个控制台端口用于命令行接口，USB端口支持固件升级，保持配置设置安全，并下载日志文件 - 通过风暴和流量控制以及QoS优化网络性能，确保足够的带宽 - DIP控制允许用户通过简单的开关决定重要的端口设置 - PROFINET认证，工业应用中的通信标准 - 工作温度-40˚C~75˚C (-40°F~167°F)和IP30铝制外壳 * UL认证的最高温度操作范围为-40˚C~70˚C (-40°F~158°F)。 概述 IEN-9648-PN是一款高性能的管理型工业交换机，具有8个10/100/1000BASE-T RJ45端口和4个GbE SFP插槽，专为使用PROFINET协议的自动化环境中的控制器和设备之间的通信而设计。SFP端口提供长距离、无噪声的光纤传输，适应快速和千兆以太网速度。它与工业设备如PLC、HMI和传统设备一起使用。 该交换机提供各种内置的流量优化和网络性能功能，以优先处理重要的数据包，防止通信期间的数据丢失，并稳定传输。它与第三方设备兼容，可以通过拓扑图轻松识别。该设备符合网络安全标准，以保护网络免受漏洞的影响并保护您的资产。 该交换机采用工业级组件制造，封装在具有高导热性的IP30铝制外壳中，保护设备免受工具和危险的影响。该设备使用PROFINET数据包与其他设备通信，并满足工业要求。设计用于承受振动、冲击、自由落体、干扰和-40˚C~75˚C (-40°F~167°F)的温度，适用于极端工业应用。为了确保可靠性，冗余电源和端子块上的报警继电器触点确保不间断操作，并在电源故障时发出警报。 特点 - 防事故：设计用于承受电磁干扰、静电放电、电涌、过电压、过电流和反极性事故。 - SFP数字诊断监控：DDM功能监控SFP的实时参数，以有效诊断故障。用户通过电子邮件和继电器输出接收自动警告消息和实时报警消息。 - 网络分段和流量改进：VLAN将网络分段为较小的部分，并将其组织为单独的广播域，以控制流量、限制广播流量并减少广播风暴。交换机提供GVRP协议以消除不必要的网络流量。 - 网络冗余：Volktek的工业交换机冗余环形架构提高了网络的可靠性，使其成为在艰难的室外工业环境中部署安全自动化网络系统的理想选择，如ITS、海事、采矿和制造系统。使用Volktek Xpress Ring，有多种环形拓扑选择，包括Xpress Ring、Dual Xpress Ring、Dual Homing，具有快速恢复时间（<20ms @ 250交换机）。G.8032v2，以太网环保护交换（ERPS）协议为多环拓扑中的以太网流量提供保护，恢复时间快（小于50ms）。VLAN将网络分段为较小的部分，并将其组织为单独的广播域，以控制流量、限制广播流量并减少广播风暴。交换机提供GVRP协议以消除不必要的网络流量。 - 冗余电源系统：为了确保电源持续运行，交换机设计为通过标准工业端子块同时连接到两个电源和一个报警。如果一个电源停止工作，交换机将开始在备用电源上供电，并且报警将响起以通知技术人员事件。 规格 - 标准：IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Nway Auto-negotiation), IEEE 802.3x (流量控制), IEEE 802.3ad (链路聚合), IEEE 802.3az (节能以太网), IEEE 802.1AB (LLDP), IEEE 802.1ad (QinQ), IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), IEEE 802.1p (服务类), IEEE 802.1Q (VLAN标记), IEEE 802.1X (端口认证), IEEE 1588v2 (PTP) - 接口：8 x 10/100/1000BASE-T RJ45, 4 x GbE SFP插槽, 1 x RJ45控制台端口, 1 x USB端口, DIP开关（主/冗余电源电压下降，报警设置），LED面板（PWR, RPS, ALM, POST, 1000, LNK/ACT） - 电源：输入电压：主输入：12-48V DC，冗余输入：12-48V DC；连接：端子块；功耗：系统：18W；报警继电器：一个继电器输出，1 A @ 24V DC；反极性保护：存在；过载保护：存在 - 机械和环境：外壳：铝制（IP30保护）；安装：DIN导轨；工作温度：-40°C~75°C (-40°F~167°F)；存储温度：-40°C~85°C (-40°F~185°F)；工作湿度：5至95% RH（无冷凝）；存储湿度：5至95% RH（无冷凝）；重量：1,068 g (2.3 lb)；尺寸（宽 x 高 x 深）：50 x 161.5 x 119.9 mm (1.97 x 6.36 x 4.72 in) 订购信息 - 型号：IEN-9648-PN - 描述：管理型8 x 10/100/1000 RJ45 & 2x FX/GbE SFP工业交换机，符合PROFINET标准 *规格如有更改，恕不另行通知。 - 认证：PROFINET, UL, ROHS, CE, FC
