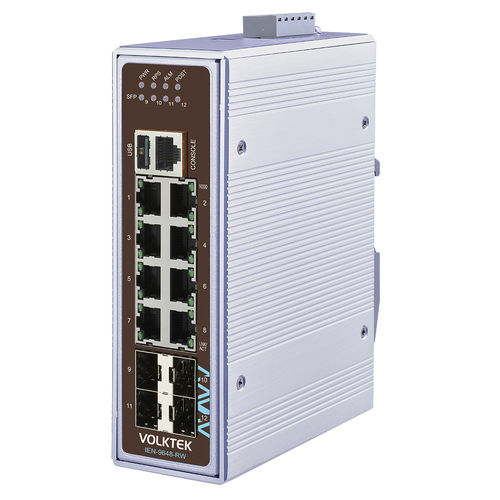

管理型以太网交换机 IEN-9648-RW

12 端口式千兆以太网ProfiNet

产品亮点 8 x 10/100/1000 RJ45 端口和 4 x GbE SFP 上行链路端口，用于远距离连接控制设备和菊花链 1 x 控制台端口，用于命令行接口和 USB 端口，支持固件升级、安全保存配置设置和下载日志文件 它优先传输使用 EIP (EtherNet/IP)、PROFINET 和 GOOSE 数据包的工业应用 宽输入电源范围（12 至 48VDC），适合不同环境 铁路认证 EN 50155、IEN-9648-RW 是一款高性能的 8 端口 10/100/1000 RJ45 下行链路和 4 端口 GbE SFP 上行链路网管型工业交换机，专为满足铁路应用的热要求和环境条件而设计。下行端口可连接工业设备和控制器。光纤端口允许进行无噪声千兆以太网传输，以实现快速恢复、可靠和远距离连接其他交换机或控制中心。RJ45 型控制台端口可在网络出现故障时对外进行网络故障排除。USB 端口用于保存配置文件、保存系统日志文件和升级固件，可减少网络宕机时间和运营成本。交换机提供各种内置流量优化和网络性能功能，可优先处理工业应用，防止通信过程中的数据丢失，并确保稳定传输。交换机包含一个拓扑图，可与第三方设备兼容，用于监控网络。该设备符合网络安全标准，可防止网络出现漏洞，保护您的资产。该交换机采用工业级组件，封装在具有高导热性的 IP30 铝质外壳中，可保护设备免受工具和危险的损坏。为确保可靠性，端子板上的冗余电源和报警继电器触点可确保不间断运行，并在断电时发出警报。其设计可承受振动、冲击、自由落体和 -40°C~75°C (-40°F~167°F) 的温度范围，适用于隧道等场所。强大的电气和电磁防护功能：可抵御 EMI（电磁干扰）、ESD（静电放电）、电源浪涌、过压、过流和极性反接。基于端口和 IEEE 802.1Q VLAN：GARP（通用属性注册协议）和 GVRP（通用 VLAN 注册协议）可将大型网络划分为较小的部分和独立的广播域。固件自动备份：固件自动备份：固件自动备份到辅助存储器，并在主存储器丢失的情况下从辅助存储器激活固件。冗余电源系统：为确保电源持续运行，交换机设计为通过标准工业接线端子同时连接两个电源和一个警报器。如果其中一个电源停止工作，交换机就会开始向另一个电源供电，警报器也会响起，通知技术人员。高效的网络监控和管理：SNMP（简单网络管理协议）和 RMON（远程监控）协议可实现高效的流量管理和监控。高效的流量优先级：有效的 QoS（服务质量）机制可进行优先级分配，为特定应用传输专用流量，并为关键任务通信分配适当的带宽。用于快速网络恢复的冗余环路：Xpress Ring 可在几毫秒内检测和恢复链路故障。 规格标准：IEEE 802.3 (10BASE-T)、IEEE 802.3u (100BASE-TX)、IEEE 802.3ab (1000BASE-T)、IEEE 802.3z (1000BASE-SX/LX)、IEEE 802.3（Nway 自动协商）、IEEE 802.3x（流量控制）、IEEE 802.3ad（链路聚合）、IEEE 802.1AB（LLDP）、IEEE 802.3(100BASE-TX)。1AB（LLDP）、IEEE 802.1ad（QinQ）、IEEE 802.1D（STP）、IEEE 802.1w（RSTP）、IEEE 802.1s（MSTP）、IEEE 802.1p（服务等级）、IEEE 802.1Q（VLAN 标记）、IEEE 802.1X（端口验证）、IEEE 1588v2（PTP）接口：8 x 10/100/1000BASE-T (RJ45)、4 x GbE SFP 插槽、1 x RJ45 控制台端口、1 x USB 端口 DIP 开关：主电源/冗余电源电压下降报警设置 LED 面板：PWR、RPS、ALM、POST、1000、LNK/ACT 电源：输入电压：主输入：12V~48VDC，冗余输入：12V~48VDC；连接：端子台；功耗：系统：18W；报警继电器：一个继电器输出，1 A @ 24V DC 机械和环境：外壳：铝质（IP30 保护）；安装：工作温度：-40°C~75°C (-40°F~167°F)；存储温度：-40°C~85°C (-40°F~185°F)；工作湿度：5 至 95% 相对湿度（非冷凝）；存储湿度：5 至 95% 相对湿度（非冷凝）；重量：955 克（2.1 磅）；尺寸（宽 x 高 x 深）：50 x 161.5 x 119 毫米（1.5 英寸）：50 x 161.5 x 119.9 mm (1.97 x 6.36 x 4.72 in) 订购信息 型号描述IEN-9648-RWManaged 8 x 10/100/1000 RJ45 & 4 x GbE SFP 工业交换机，铁路认证 *规格如有变更，恕不另行通知。技术特性/规格 型号IEN-9648-RW 8 x 10/100/1000 RJ45 端口 4 x GbE SFP 上行链路端口 1 x 控制端端口 (RJ45) 1 x USB 端口 导轨安装 IP30 铝质外壳 工作温度：-40°C~75°C (-40°F~167°F) 存储温度：-40°C~85°C (-40°F~185°F) 电源输入：12V~48VDC （主电源和冗余电源） 功耗： 18W 重量： 955 克（-40°F~185°F18W 重量：955 克（2.1 磅） 尺寸：50 x 161.5 x 119 毫米50 x 161.5 x 119.9 毫米（1.97 x 6.36 x 4.72 英寸） 认证：EN50155、EN50121-4、EN61373
