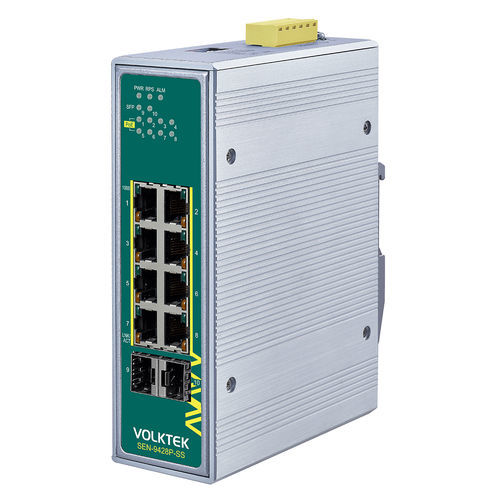

非管理型以太网交换机 SEN-9428P-24V-SS

10 端口式千兆以太网ProfiNet

产品亮点 8 x 10/100/1000 PoE+ 端口 - 最大输出功率 30 瓦/端口2 x GbE SFP 上行链路端口，用于与控制中心进行长距离连接和级联 优先使用 EIP (EtherNet/IP)、PROFINET 和 GOOSE 数据包进行工业应用传输 宽输入电源范围（24V 至 57V），适合不同环境 EEE 1613 和 IEC 61850-3 认证、SEN-9428-24V-SS 是一款 8 端口 10/100/1000 PoE+ 下行链路和 2 端口 GbE SFP 上行链路非网管型工业级交换机，专为满足监控和 WAP 变电站应用的热要求和环境条件而设计。这款 PoE+ 交换机具有多达 8 端口 PSE（电源设备）端口，具有即插即用功能，可在所有供电设备 (PD) 连接后立即为其供电。为了保持视频和数据的稳定传输，该设备采用了速率限制和 QoS（服务质量），并使用 EIP、PROFINET 和 GOOSE 等协议对工业应用进行优先排序。该设备允许用户通过按下 DIP 开关来更改数据优先级和速度设置。该交换机采用工业级元件，封装在 IP30 高导热铝制外壳中，可保护设备免受工具和危险的影响。24V 至 57V 的宽输入功率范围使设备能够在许多变电站应用中运行，无需安装额外的电源插座。为确保可靠性，端子板上的冗余电源和报警继电器触点可确保不间断运行，并在断电时发出警报。其设计可承受振动、冲击、自由落体和 -40°C~75°C (-40°F~167°F) 的温度范围，适用于要求苛刻的环境。 冗余电源系统：可同时使用两个不同的电源供电，例如 SDR-480P-48 电源和 IRA-120/IRA-160 DIN 导轨式交流直流电源适配器，并具有断电报警功能。创新的电源升压技术：24V 至 57V 直流电源升压与直流-直流转换器，适用于需要高功率的 PoE/PoE+ 设备。PoE 设备的高功率预算：每个端口最高可为 PoE+ 设备供电 30W （IEEE 802.3af/at）。 规格标准：IEEE 802.3（10BASE-T）、IEEE 802.3u（100BASE-TX）、IEEE 802.3ab（1000BASE-T）、IEEE 802.3z（1000BASE-SX/LX）、IEEE 802.3（Nway 自动协商）、IEEE 802.3x（流量控制）、IEEE 802.3af（以太网供电）、IEEE 802.3at（以太网供电增强）、IEEE 802.1p（服务等级）接口：8 x 10/100/1000BASE-T (PoE RJ45)、2 x FX/GbE SFP 插槽；拨码开关：电源电压下降报警设置（PWR 和 RPS）、广播风暴控制设置（STORM）、基于端口的 QoS 设置（P1 和 P2 上的 QoS）、光纤端口速度设置（P9 和 P10 上的 100FX）；LED 面板：PWR、RPS、ALM、SFP、PoE、1000、LNK/ACT 电源： 输入电压：主输入：24~57V DC，冗余：24~57V DC；连接：端子台；功耗：系统：15W，PoE 功率预算：124W @ 24V DC，240W @ 48V DC；报警继电器：一个继电器输出，电流承载能力为 1A @ 24V DC 机械和环境：外壳：铝质（防护等级 IP30）；安装：工作温度：-40°C~75°C (-40°F~167°F)；存储温度：-40°C~85°C (-40°F~185°F)；工作/存储湿度：5% 至 95% 相对湿度（非冷凝）；重量：930 克（2.1 磅）；尺寸（宽 x 高 x 深）：50 x 161.5 x 119.5 毫米50 x 161.5 x 119.9 mm (1.97 x 6.35 x 4.72 in) 订购信息 型号描述SEN-9428P-24V-SSUn 网管型 8 x 10/100/1000 PoE+ 和 2 x FX/GbE SFP 交换机，变电站认证 认证/图标 技术规格/功能 8 x 10/100/1000 PoE+ 端口（每个端口最大 30W） 2 x GbE SFP 交换机（每个端口最大 30W） 3 x 10/100/1000 PoE+ 端口（每个端口最大 30W） 4 x 10/100/1000 PoE+ 端口（每个端口最大 30W2 x GbE SFP 上行链路端口 宽输入电源范围：24V 至 57V DC 冗余电源系统和报警继电器 工作温度：-40°C 至 75°C IP30 铝质外壳 DIN 导轨、壁式安装/机架安装选项 IEEE 802.3af/at 兼容 PoE 功率预算：124W @ 24V DC，240W @ 48V DC 尺寸：50 x 161.5 x 119.9 毫米 重量：930 克 认证：IEEE 1613、IEC 61850-3
