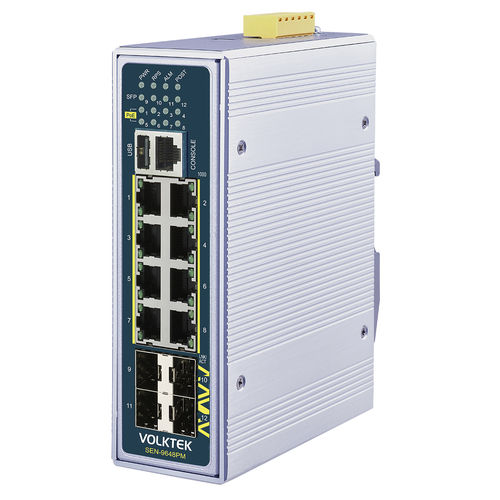

管理型以太网交换机 SEN-9648PM-24V

12 端口式千兆以太网ProfiNet

产品亮点 8 x 10/100/1000 PoE+ 端口 - 最大输出功率 30 瓦/端口4 x GbE SFP 上行链路端口，用于与控制中心进行长距离连接和级联 1 x 控制台端口，用于命令行接口和 USB 端口 支持固件升级、安全保存配置设置和下载日志文件 它优先传输使用 EIP（EtherNet/IP）、PROFINET、宽输入电源范围（24V 至 57V）适合不同环境 DNV 海事认证和劳氏船级社集团认证，安全可靠的海事操作通信标准 工作温度 -40°C~75°C (-40°F~167°F) 和 IP30 铝外壳 * DNV 认证的最高工作温度等级为（D 级）-25°C~70°C (-13°F~158°F) * DNV 类型认证指定的额定电压为 24VDC。概述 SEN-9648PM-24V 是一款 8 端口 10/100/1000 PoE+ 下行链路和 2 端口 GbE SFP 上行链路网管型工业级交换机，专为满足海事应用的热要求和环境条件而设计。这款 PoE+ 交换机具有多达 8 端口 PSE（供电设备）端口，具有即插即用功能，可在所有供电设备 (PD) 连接后立即为其供电。光纤端口允许进行无噪声千兆以太网传输，以实现快速恢复、可靠和远距离连接其他交换机和控制中心。RJ45 型控制台端口可在网络出现问题时对外进行网络故障排除。USB 端口用于保存配置文件、保存系统日志文件和升级固件，可减少网络宕机时间和运营成本。交换机提供各种内置流量优化和网络性能功能，可优先处理工业应用、防止通信过程中的数据丢失并稳定传输。交换机包含一个拓扑图，可与第三方设备兼容，以监控网络。该设备符合网络安全标准，可防止网络出现漏洞并保护您的资产。该交换机采用工业级元件，封装在具有高导热性的 IP30 铝质外壳中，可保护设备免受工具和危险的损坏。24V 至 57V 的宽输入功率范围使设备能够在许多海洋应用中运行，而无需安装额外的电源插座。为确保可靠性，端子板上的冗余电源和报警继电器触点可确保不间断运行，并在断电时发出警报。该设备可承受振动、冲击、自由落体和 -40°C~75°C (-40°F~167°F) 的温度，适用于苛刻的环境。为 PoE 设备提供高功率预算：该交换机符合 PoE+（IEEE 802.3at）标准，每个 PoE 端口可提供 30W 功率，总功率预算为 240W，可为各类高耗能 PoE 设备提供简单的 "即插即用 "PoE。PoE+ 不仅无需安装额外的电源插座或适配器，还提供先进的智能 PoE+ 功能，通过为所有 PD 配置自动控制，让用户节省时间。基于端口和 IEEE 802.1Q VLAN：GARP（通用属性注册协议）和 GVRP（通用 VLAN 注册协议）可将大型网络划分为较小的部分和独立的广播域。工业海洋应用中的安全和高性能：该设备已通过测试和认证，可在工业和海洋应用的苛刻条件下安全使用，可抵御 EMI（电磁干扰）、ESD（静电放电）、电源浪涌、过压、过流和极性反接，包括以下情况：冲击 (IEC 60068-2-27) | 自由落体 (IEC 60068-2-32) | 振动 (IEC 60068-2-6) | DNV-CS-0339:2016 | DNV-RU-SHIP-Pt4Ch9:2018 | IEC-60945, IACS E10 (Rev.6 2014) | LR 环境类别 ENV1、ENV2 和 ENV3 认证 高效安装：所有端口上的 Auto-MDI/MDIX（介质相关接口/MDI 交叉）可在交换机插入后自动通信。冗余电源系统：为确保电源持续运行，交换机设计为通过标准工业接线端子同时连接两个电源和一个报警器。如果其中一个电源停止工作，交换机将开始向另一个电源供电，警报器会响起以通知技术人员。 规格标准：IEEE 802.3（10BASE-T）、IEEE 802.3u（100BASE-TX）、IEEE 802.3ab（1000BASE-T）、IEEE 802.3z（1000BASE-SX/LX）、IEEE 802.3（Nway 自动协商）、IEEE 802.3x（流量控制）、IEEE 802.3ad（链路聚合）、IEEE 802.3af（以太网供电）、IEEE 802.3at（以太网供电增强）、IEEE 802.3az（节能以太网）、IEEE 802.3ab（1000BASE-T）、IEEE 802.3z（1000BASE-SX/LX）。3az（节能以太网）、IEEE 802.1AB（LLDP）、IEEE 802.1ad（QinQ）、IEEE 802.1D（STP）、IEEE 802.1w（RSTP）、IEEE 802.1s（MSTP）、IEEE 802.1p（服务等级）、IEEE 802.1Q（VLAN 标记）、IEEE 802.1X（端口验证）、IEEE 1588v2（PTP）接口：8 x 10/100/1000BASE-T (PoE RJ45)、4 x GbE SFP 插槽、1 x RJ45 控制台端口、1 x USB 端口、拨码开关（主电源/冗余电源电压下降报警设置）、LED 面板（PWR、RPS、ALM、POST、PoE、1000、LNK/ACT） 电源：输入电压：主输入：24~57VDC，冗余输入：24~57VDC；连接：端子台；功耗：系统：18W，PoE 功率预算：124W@24VDC 或 240W@48VDC；报警继电器：一个继电器输出，1 A@24V DC 机械和环境：外壳：铝质（IP30 保护）；安装：工作温度：-40°C~75°C (-40°F~167°F)；存储温度：-40°C~85°C (-40°F~185°F)；工作湿度：5% 至 95% 相对湿度（非冷凝）；存储湿度：5% 至 95% 相对湿度（非冷凝）；重量：955 克（2.1 磅）；尺寸（宽 x 高 x 深）：50 x 161.5 x 119.5 毫米（1.5 英寸）；安装：导轨式；工作温度：-40°C~75°C (-40°F~167°F)50 x 161.5 x 119.9 毫米（1.97 x 6.35 x 4.72 英寸）订购信息：型号：SEN-9648PM-24VSEN-9648PM-24V; 描述：网管型 8 x 10/100/1000 PoE+ 和 4 x GbE SFP 交换机，支持 USB，通过 DNV MARINE 认证 技术规格 8 x 10/100/1000 PoE+ 端口（每个端口最大 30W，总计 240W） 4 x GbE SFP 上行链路端口 1 x 控制台端口 (RJ45)，1 x USB 端口 宽输入电源：24~57VDC（主电源和冗余电源） DIN 导轨安装，IP30 铝质外壳 工作温度：-40°C~75°C 重量：955 g 尺寸：50 x 161.5 x 119.9 毫米 通过认证：挪威船级社、劳埃德船级社、IEC 60068、IEC-60945、IACS E10
