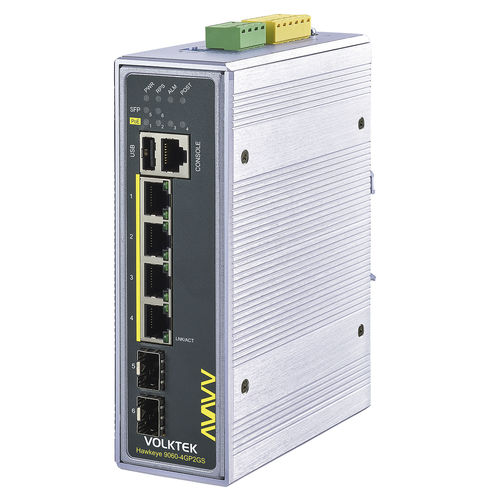

管理型以太网交换机 9060-4GP2GS series

智能6 端口式DIN导轨

产品亮点 4 x 10/100/1000 PoE++ (802.3 bt) 端口 - 每个端口最大 60/90 瓦，用于室内/室外安防和智能照明系统 2 x GbE SFP 上行链路端口，用于长距离连接和级联 1 x 控制台端口，用于命令行界面和 USB 端口，支持固件2 x GbE SFP 上行链路端口，用于远距离连接和级联 1 x 控制台端口，用于命令行接口和 USB 端口，支持固件升级、安全保存配置设置和下载日志文件 端子板上的冗余电源和报警继电器触点端子板上的冗余电源和报警继电器触点可确保不间断运行 工作温度 -40°C~75°C (-40°F~167°F) 和 IP30 铝外壳 * UL 认证的最高工作温度为 -40˚C~60˚C (-40°F~140°F)。概述 9060-4GP2GS 是一款高性能网管型 4 端口、10/100/1000 GbE PoE++ (IEEE 802.3 bt) 下行链路、2 端口 GbE SFP 上行链路和 2 个用于传感器的数字输入端口，主要设计用于最现代化智能系统中的高能耗 IP 监控应用。它的供电功率为 60/90 瓦，在系统重启时也能不间断供电。它通过数字输入收集实时环境数据。RJ45 型控制台端口可在网络出现故障时进行外线网络故障排除。USB 端口用于保存配置文件、保存系统日志文件和升级固件，可减少网络停机时间和运行成本。SFP 端口提供长距离、无噪音光纤传输。它的所有端口都提供自动协商功能，并支持 Modbus TCP，可在工业以太网应用中轻松聚合设备。为了防止系统入侵和因广泛的公共连接而产生的多种威胁，该设备遵循保护易受攻击网络的网络安全标准。-40°C~75°C (-40°F~167°F) 的宽工作温度适用于大多数室内外智能城市和楼宇应用。接地限制了电磁干扰（EMI）造成的噪音影响，如果配置后出现问题，重置按钮可将设备恢复到默认出厂设置。为智能互动系统收集数据：该设备的数字输入用于从环境中收集数据，并控制智能应用系统向市民发出警报。从传感器收集到的数据可推动各种应用，如街道污染控制、大流行病控制应用（如热监测系统）以及连接城市的智能照明柱。电力需求应用和智能楼宇系统：该交换机符合 3 类和 4 类 PoE（IEEE 802.3 bt）标准，现有版本的总功率预算分别为 360W 和 240W，适用于高功率需求的应用。PoE++ 60W 专为配备 270° 圆顶型监控摄像头的室外安防和交通监控应用而设计，PoE++ 90W 专为家庭照明、宽带和安防应用而设计。交换机可实现简单的 "即插即用"，让供电设备在连接后立即与设备互动。为供电设备提供不间断电源：具有高功率需求的智能应用需要不间断供电，以避免影响 PD 的性能--因此，带有集成加热系统的室外摄像机应继续运行，以避免在寒冷的天气中被冻坏，而电灯则应保持亮着，以保持工作效率。PD 具有永久和快速 PoE 功能；激活后，即使交换机需要重启，也能确保不间断供电。从控制室管理远程 PD：交换机管理界面使用 PD 控制功能（如 PD 正常检查和 PoE 调度）从中央位置控制远程设备。PD 活检查 - 检查设备的实时活动状态，并在需要时重启设备，从而减少昂贵的远程出差，节省宝贵的时间。PD 调度 - 以太网交换机可以调度向 PD 供电的时间，以降低功耗，并为重要应用分配足够的电力，从而节省运营成本。抵御网络攻击：通过登录密码保护交换机，只有授权用户才能访问和配置设备。为提高安全性，设备使用 TACACS+、RADIUS 和 RMON 等安全协议，符合网络安全标准，可防止网络入侵和数据泄漏。无环路和快速恢复：工厂流程具有时间敏感性，需要不惜一切代价避免因环路导致的系统突然中断。该设备配备了 RSTP、ERPS 和 Xpress Ring 等环网协议，可提供自动备份路径，确保无环路传输，并在活动链路发生故障时以亚毫秒级的速度快速恢复。智能拓扑图，网络一目了然：为便于查找问题和排除故障，网络鸟瞰图可让 OT 和 IT 用户全面了解网络。以太网交换机采用智能技术，可通过三色代码（绿色、黄色和红色）发现第三方设备、其接口和链接路径状态。此外，用户还可以在地图上设置自定义图标和背景图片。保护性硬件监控功能：工业环境中的光纤传输面临着可能对设备性能产生负面影响的条件。为保护接口，交换机使用 DDMI 等功能监控温度、电压、TX 偏置、TX 功率和 RX 功率等值，以保护光纤传输。耐极端环境：该设备采用工业级元件制造，经过内部测试，并通过了 CE、FCC 和 ROHS 等国际市场安全组织的认证，可在恶劣环境条件下可靠运行。该设备对极端温度（-40°C~75°C）和抗干扰性能有很强的耐受性，因此在要求苛刻的工业环境中，在多种类型的机器周围，该设备都能正常工作。 规格标准：IEEE 802.3（10BASE-T）、IEEE 802.3u（100BASE-FX）、IEEE 802.3ab（1000BASE-T）、IEEE 802.3z（1000BASE-SX/LX）、IEEE 802.3（Nway 自动协商）、IEEE 802.3x（流量控制）、IEEE 802.1ad（链路聚合）、IEEE 802.3af（以太网供电）、IEEE 802.3at（以太网供电 Plus）、IEEE 802.3af（以太网供电）、IEEE 802.3at（以太网供电 Plus）、IEEE 802.3ad（链路聚合）、IEEE 802.3af（以太网供电）、IEEE 802.3at（以太网供电 Plus）。3bt（4 对 PoE 类型 3/类型 4）、IEEE 802.3az（节能以太网）、IEEE 802.1AB（LLDP）、IEEE 802.1ad（QinQ）、IEEE 802.1D（STP）、IEEE 802.1w（RSTP）、IEEE 802.1s（MSTP）、IEEE 802.1p（服务等级、优先级协议）、IEEE 802.1Q（VLAN 标记）、IEEE 802.1X（端口验证）、IEEE 1588v2（PTP）接口：端口4 x 10/100/1000BASE-T（PoE RJ45）、2 x GbE SFP 插槽、1 x RJ45 控制台端口、1 x USB 端口拨码开关：主电源/冗余电源电压下降报警设置LED 面板：PWR、RPS、ALM、POST、SFP、PoE、1000M、LNK/ACT（绿色： 802.绿色：3bt PoE 供电。琥珀色：802.3at/af PoE 已供电。关：无输入或输出 PoE 电源）DI 端口：2 x 数字输入电源干触点：输入电压：主输入：48~57VDC，冗余输入：48~57VDCC 连接：端子台功耗：系统：20W，PoE 功率预算：9060-4GP2GS-240W-I: 240 瓦，9060-4GP2GS-360W-I: 360 瓦警报继电器：一个继电器输出，1A @ 24V DC 机械和环境：外壳：铝质（IP30 保护）安装：DIN 导轨工作温度：-40°C~75°C（-40°F~167°F）存储温度：-40°C~85°C（-40°F~185°F）工作湿度：5 至 95% 相对湿度（非冷凝）存储湿度：5 至 95% 相对湿度（非冷凝）重量：970 克（2.14 磅）尺寸（宽 x 高 x 深）：50 x 161.5 x 119.5 毫米（1.5 英寸）：50 x 161.5 x 119.9 mm (1.97 x 6.35 x 4.72 in) 订购信息 型号描述9060-4GP2GS-240W-IL2+ 网管型 4 x 10/100/1000 PoE++ & 2 x GbE SFP 交换机，240 瓦 PoE 预算9060-4GP2GS-360W-IL2+ 网管型 4 x 10/100/1000 PoE++ & 2 x GbE SFP 交换机，360 瓦 PoE 预算 *规格如有变更，恕不另行通知。技术规格（摘要） 型号9060-4GP2GS 网管型 4 x 10/100/1000 PoE++ & 2 x GbE SFP 交换机 PoE 功率预算：240W 或 360W（取决于版本） 工作温度：-40°C~75°C IP30 铝质外壳 DIN 导轨安装 重量：970 克 尺寸：50 x 161.5 x 119.5 x 161.5 毫米50 x 161.5 x 119.9 毫米
