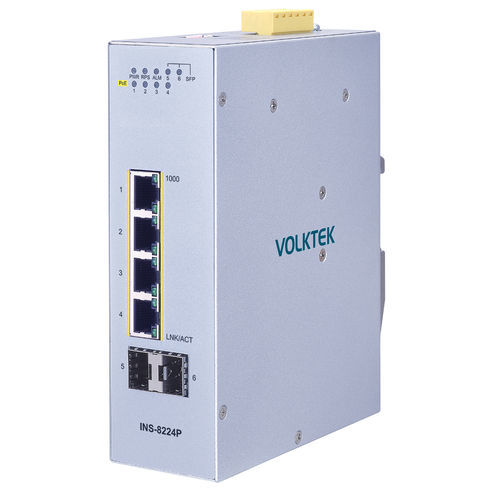

非管理型以太网交换机 INS-8224P

6 端口式ProfiNetEtherNet/IP

产品亮点4 x 10/100/1000 PoE+ 端口 - 每端口最大输出功率 30 瓦。输出功率/端口2 x GbE SFP 上行链路端口，用于与控制中心进行长距离快速光纤连接和级联VLAN Passthru - 转发 VLAN 数据包，不丢弃或修改数据包，防止数据包丢失冗余电源和端子板上的报警继电器触点可确保不间断运行工作温度 -10°C 至 60°C (14°F 至 140°F) 和 IP40 金属外壳概述INS-8224P 是一款非网管型 4 端口 10/100/1000 PoE+ 下行链路交换机、和 2 端口 GbE SFP 上行链路加固交换机，设计用于简单的即插即用监控和互联网接入点应用。这款 PoE+ 交换机无需使用多个电源插座为每个单独的供电设备 (PD) 供电，从而降低了成本，供电距离最远可达 100 米。所有 PSE（供电设备）和 LAN 端口均采用自动协商技术来发现兼容设备，无需额外安装。SFP 端口提供长距离、无噪音光纤传输。该设备使用基于端口的 QoS 对一个端口上的流量进行优先级排序，使用 VLAN Passthru 进行连续数据包传输，并使用工业 QoS 对以太网/IP、PROFINET 和 GOOSE 数据包进行优先级排序。该设备可在 LLDP 过滤器的帮助下被监控系统发现，以便在网络拓扑图中直观地显示交换机。该设备专为在无空调的严酷室内环境下工作而设计，采用 IP40 金属外壳，可保护设备免受工具和危险的影响，工作温度范围为 -10°C 至 60°C（14°F 至 140°F）。为确保连接的设备可靠运行，它采用了冗余电源系统和继电器报警装置，可在断电时发出警报：智能监控和无线接入点该交换机符合 1 类和 2 类 PoE（IEEE 802.3 at）标准，为节能应用提供每个端口高达 30W 的功率。该交换机可实现简单的 "即插即用"；设备一经连接，PD 即可与设备进行交互。VLAN Passthru：恒定 Wending 数据包传输该功能可避免非网管型交换机中的数据传输丢失，因为非网管型交换机会不断丢弃已损坏的 VLAN 标记帧。VLAN Passthru 功能可在不改变 VLAN 标记帧的情况下传输数据，从而让非网管交换机继续进行稳定传输：电源故障保护：冗余电源输入和继电器输出报警为确保电源持续运行，交换机设计为同时连接两个电源和一个报警器。如果主电源停止工作，交换机将自动开始使用备用电源，并触发通知警报，以便在断电时通知技术人员。该设备采用工业级元件制造，经过内部测试，并通过了 CE、FCC 和 ROHS 等国际市场安全组织的认证，可在恶劣环境条件下可靠运行。该设备对恶劣温度（-10°C 至 60°C / 14°F 至 140°F）和抗干扰性能具有很强的耐受性，因此可在多种类型机械周围的严酷环境中正常工作：IEEE 802.3、10BASE-T、IEEE 802.3u、100BASE-TX、IEEE 802.3ab、1000BASE-T、IEEE 802.3z、1000BASE-SX/LX、IEEE 802.3 Nway 自动协商、IEEE 802.3x 流量控制、IEEE 802.3af 以太网供电、IEEE 802.3at 以太网供电 Plus、IEEE 802.1p 服务等级接口：4 x 10/100/1000BASE-T (PoE RJ45)、2 x GbE SFP 插槽、DIP 开关（主电源/冗余电源电压下降报警设置）、LED 面板（PWR、RPS、ALM、SFP、PoE、1000、LNK/ACT）电源：输入电压：主输入：48~57V DC，冗余输入：48~57V DC；连接：端子台、Mini-DIN；功耗：系统：10W，PoE 功率预算：120W；报警继电器：一个继电器输出，1A @ 24V DCM机械和环境：外壳：金属（IP40 保护）；安装：工作温度：-10°C~60°C (14°F~140°F)；存储温度：-40°C~85°C (-40°F~185°F)；工作湿度：5 至 95% 相对湿度（非冷凝）；存储湿度：5 至 95% 相对湿度（非冷凝）；重量：696 克（1.53 磅）；尺寸（宽 x 高 x 深）：50 x 160 x 120 毫米（1.53 磅）：50 x 160 x 120 mm (1.97 x 6.3 x 4.72 in)订购信息型号描述INS-8224P非网管型 4 x 10/100/1000 PoE+ & 2 x GbE SFP 交换机技术规格型号：INS-8224类型：非网管型 PoE+ 交换机端口：4 x 10/100/1000BASE-T (PoE RJ45)，2 x GbE SFPPoE 输出：每个端口最大 30W，总预算 120W 冗余电源：是报警继电器：是工作温度：-10°C~60°C外壳：金属，IP40金属，IP40安装：DIN 导轨重量：696 克尺寸：50 x 160 x 120 毫米50 x 160 x 120 毫米认证：CE、FCC、ROHS
