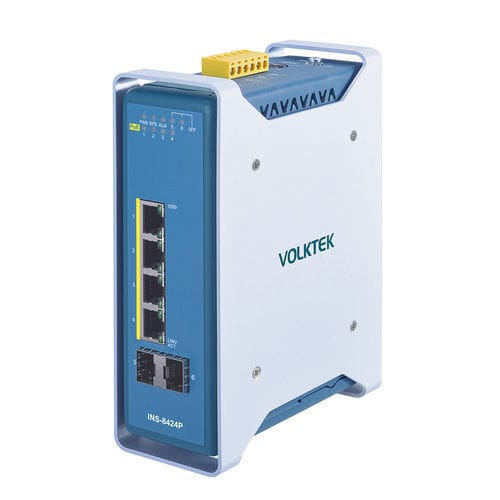

非管理型以太网交换机 INS-8424P

6 端口式ProfiNetEtherNet/IP

产品亮点 4 x 10/100/1000 PoE+ PSE 下行链路端口 - 最大输出功率为 30 瓦/端口使用冗余电源和端子板上的报警继电器触点，确保不间断运行 工作温度 -40°C~75°C (-40°F~167°F)，IP40 铝质外壳 概述 INS-8424P 是一款非网管型 4 端口 10/100/1000 PoE+ 下行链路交换机、和 2 端口 FX/GbE 多速率 SFP 上行链路工业交换机，专为即插即用型监控和互联网接入点应用而设计。这款 PoE+ 交换机无需使用多个电源插座为每个单独的受电设备 (PD) 供电，从而降低了成本，供电距离最远可达 100 米。所有 PSE（供电设备）和 LAN 端口均采用自动协商技术来发现兼容设备，无需额外安装。SFP 端口提供长距离、无噪音光纤传输。该设备使用基于端口的 QoS 对一个端口上的流量进行优先排序，使用 VLAN Passthru 进行连续数据包传输，并使用工业 QoS 对以太网/IP、PROFINET 和 GOOSE 数据包进行优先排序。该设备可由监控系统借助 LLDP 过滤器发现，以便在网络拓扑图中直观地显示交换机。该设备专为在苛刻的工业环境中工作而设计，采用 IP40 铝质外壳，可保护设备免受工具和危险的影响，并具有高导热性，可在 -40°C 至 75°C （-40°F 至 167°F）的温度范围内应用。为确保连接的设备可靠运行，该设备使用冗余电源系统和继电器报警器，以便在断电时发出警报。该设备还配有 4 针微型 DIN，可牢固地固定在设备上，避免在强烈震动时断开连接。 PoE 应用功能：智能监控和无线接入点该交换机符合 1 类和 2 类 PoE（IEEE 802.3 at）标准，为节能应用提供每个端口高达 30W 的功率。该交换机可实现简单的 "即插即用"；设备一经连接，PD 即可与设备进行交互。VLAN Passthru：恒定 Wending 数据包传输该功能可避免非网管型交换机因 VLAN 标记帧不断损坏而导致数据传输丢失。VLAN Passthru 功能可在不改变 VLAN 标记帧的情况下进行传输，从而使该非网管交换机能继续进行稳定的传输。电源故障保护：冗余电源输入和继电器输出报警为确保电源持续运行，交换机设计为同时连接两个电源和一个报警器。如果主电源停止工作，交换机将自动开始使用备用电源，并在断电时触发警报通知技术人员。可抵御极端环境该设备采用工业级元件制造，经过内部测试，并通过了 CE、FCC 和 ROHS 等国际市场安全组织的认证，可在恶劣环境条件下可靠运行。对严酷温度（-40°C~80°C / -40°F~176°F）和抗干扰性能有很强的耐受性，使该设备在多种类型机械周围的严酷环境中也能正常工作。 规格 标准：IEEE 802.3（10BASE-T）、IEEE 802.3u（100BASE-TX）、IEEE 802.3ab（1000BASE-T）、IEEE 802.3z（1000BASE-SX/LX）、IEEE 802.3（Nway 自动协商）、IEEE 802.3x（流量控制）、IEEE 802.3af（以太网供电）、IEEE 802.3at（以太网供电增强）、IEEE 802.1p（服务等级）接口：4 x 10/100/1000BASE-T (PoE RJ45)、2 x GbE SFP 插槽、DIP 开关（主电源/冗余电源电压下降报警设置）、LED 面板（PWR、RPS、ALM、SFP、PoE、1000、LNK/ACT） 电源：输入电压：主输入：48V~57V DC，冗余输入：48V~57V DC；连接：端子台、Mini-DIN；功耗：系统：10W，PoE 功率预算：120W；报警继电器：一个继电器输出，1A @ 24V DC 机械和环境：外壳：铝质（IP40 保护）；安装：工作温度：-40°C~75°C (-40°F~167°F)；存储温度：-40°C~85°C (-40°F~185°F)；工作湿度：5 至 95% 相对湿度（非冷凝）；存储湿度：5 至 95% 相对湿度（非冷凝）；重量：795 克（1.75 磅）；尺寸（宽 x 高 x 深）：3 x 175 x 126.5 厘米 57.3 x 175 x 126.4 毫米（2.26 x 6.89 x 4.98 英寸） 订购信息 型号描述INS-8424P非网管型 4 x 10/100/1000 PoE+ 和 2 x GbE SFP 交换机 认证： CE FCC ROHS 关键技术规格 4 x 10/100/1000 PoE+ PSE 下行端口（最大 30W/端口） 2 x GbE SFP 上行端口 VLAN Passthru 支持 冗余电源和报警继电器触点 工作温度：-40°C~75°C IP40 铝外壳 DIN 导轨安装 尺寸： 57.3 x 175 x 126.4 毫米 重量：795 克 功耗：系统 10W，PoE 功率预算 120W
