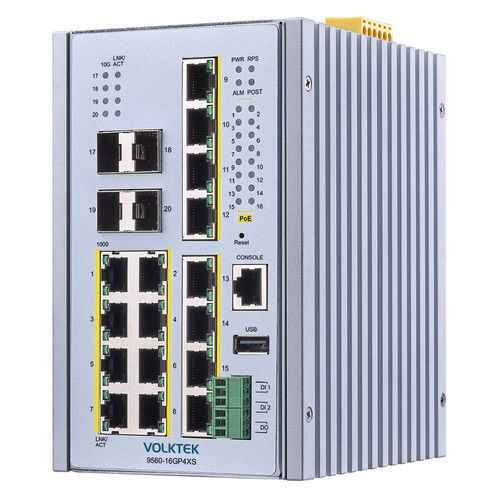

管理型以太网交换机 9560-16GP4XS

20 端口式2 级千兆以太网

产品亮点 16 x 10/100/1000 PoE+ 端口 4 x 1G/10G SFP+ 1 x RS232 控制台端口 1 x USB 端口 工作温度 -40°C~70°C (-40°F~158°F) 概述 9560-16GP4XS 工业以太网交换机是一款 16 端口 10/100/1000 BASE-T PoE+ RJ45 和 4 插槽 1G/10G SFP+。有一个 RJ45 型控制台端口和一个 USB 端口，用于固件和配置维护。该交换机采用坚固耐用的加固外壳和组件，可承受高度振动和冲击，工作温度范围为 -40°C ~70°C。该交换机不是普通的工业交换机，而是专为严酷和极端的工业应用而设计的。该交换机采用铝制外壳、冗余直流电源输入和高性能组件，完全适合极端工业自动化环境。9560 系列的每个端口都有 2 个 LED 灯，用于显示链路状态、传输速度和链路/活动状态。它还提供一个继电器输出，用于事件报警。一旦发生断电，内置 LED 将激活警报，通知管理员。工程师只需检查 LED 指示灯，即可验证硬件状态，从而轻松排除设备故障。9560-16GP4XS 是专为满足对需要更多功率的网络供电设备 (PD) 日益增长的需求而设计的。这些设备包括多通道 (802.11a/b/g/n) 无线局域网接入点、PTZ（平移、倾斜、变焦）高速球网络摄像机和其他 PoE 网络设备。 具有 SNMP 远程管理功能：先进的 SNMP 远程管理功能可让网络管理员随时随地监控和管理交换机，提供更强的控制性和灵活性、实时警报和优化的网络性能。IGMP 侦听：监控 IGMP 数据包，过滤组播流量并将其仅转发给目标接收者，从而减少网络拥塞并提高性能，尤其适用于高带宽 IP 应用。ACL（访问控制列表）：L2/L3/L4 ACL 功能可精确控制流量，允许根据 MAC/IP 地址、端口号等选择性转发或阻止数据包，从而提高安全性和性能。多个 10G 光纤环网端口：通过建立冗余光纤环提供网络冗余和容错功能，确保通信不中断，最大限度地减少停机时间。 规格标准：IEEE 802.3 (10BASE-T)、IEEE 802.3u (100BASE-TX)、IEEE 802.3ab (1000BASE-T)、IEEE 802.3z (1000BASE-SX/LX)、IEEE 802.3ae (10GBase-SR/LR/ER)、IEEE 802.3 Nway（自动协商）、IEEE 802.3x（流量控制）、IEEE 802.3ad（链路聚合）、IEEE 802.3az（EEE，节能以太网）、IEEE 802.1AB（LLDP）、IEEE 802.3ae（10GBase-SR/LR/ER）。1AB（LLDP）、IEEE 802.1ad（QinQ）、IEEE 802.1Q（VLAN 标记）、IEEE 802.1X（端口验证）、IEEE 802.3af（PoE）、IEEE 802.3at（PoE+）、IEEE 802.1D（生成树协议）、IEEE 802.1w（快速生成树协议）、IEEE 802.1p（服务等级）接口：16 x 10/100/1000 (PoE RJ45)、4 x 1G/10G SFP+、1 x RS232 控制台端口、1 x USB 端口、DIP 开关主/冗余、LED 面板（PWR、RPS、ALM、POST、1000、10G、LNK/ACT、PoE）、2 x 对数字输入（干触点）、报警继电器输出 24VDC、1A 电源：输入电压：主输入：48~57VDC，冗余输入：48~57VDC；功耗：系统：22W，PoE 功率预算：240W 机械和环境：外壳：铝质（IP30 保护）；工作温度：-40°C~70°C（-40°F~158°F）；存储温度：-40°C~85°C（-40°F~185°F）；工作/存储湿度：5 至 95% 相对湿度（非冷凝）；重量：1,295 克（2.85 磅）；尺寸（宽 x 高 x 深）：100 x 160 x 140 毫米（3.93 x 6.3 x 5.51 英寸） 订购信息 型号描述9560-16GP4XSM 网管型 16 x 10/100/1000 RJ45 PoE+ 和 4 x 1G/10G SFP+ 工业交换机，铝质 认证/图标 USB -40°C-70°C 30W 自动协商 自动 MDI/MDIX DIN 导轨代码 冗余 控制台端口 IP 代码 30 PoE+ QoS Modbus 拓扑图 ROHS CE FC 技术规格 型号：9560-16GP4XS 端口：16 x 10/100/1000 PoE+ RJ45、4 x 1G/10G SFP+ 控制台：1 x RS232 控制台端口 USB：1 x USB 端口 电源输入：48~57VDC （主电源和冗余电源） 功耗：22W（系统），240W（PoE 预算） 外壳：铝质，IP30 保护 工作温度：-40°C~70°C 存储温度：-40°C~85°C 湿度：5 至 95% 相对湿度（非冷凝） 重量：1,295 克 尺寸：100 x 160 x 140 毫米100 x 160 x 140 毫米
