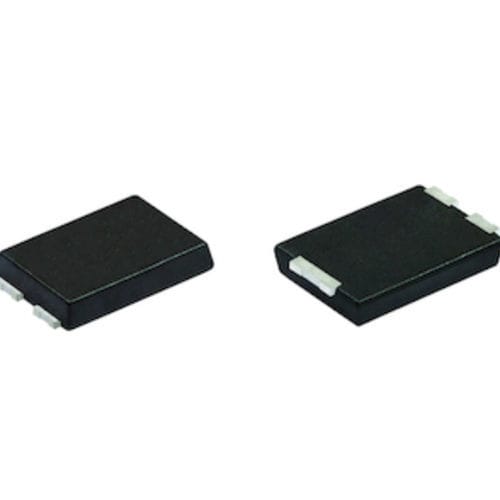

SMD二极管 VS-E7SX0112-M3V

表面安装式矫正高频率

产品概述
超快速整流器 (FRED Pt®) VS-E7SX0112-M3V。额定正向电流 1 A；封装为 SMPC HV。产品文献中提及的电压系列：1200 V。

特性

• 最小爬电距离：5.4 mm
• 比较跟踪指数 (CTI)：≥ 600
• 超快速恢复时间，Qrr 降低，软恢复特性
• 平面结构，掺铂寿命控制以提高耐用性和可靠性
• 针对高压应用优化的 SMPC HV 封装

应用

• 用于反激辅助电源的钳位、吸收（snubber）和续流二极管
• 用于高压 MOSFET/IGBT 驱动器的自举及去饱和（desaturate）功能
• 用于 Cuk 和 SEPIC 电路的高频整流，包括 LED 照明应用
• 适用于需要低正向压降和快速恢复的高压/高频整流场合

文档（部分）

• Datasheet: VS-E7SX0112-M3V
• Part Marking Information: SMPC, SMPC HV FRED Pt®
• Packaging Information: SMPC HV
• Outline Dimensions: SMPC HV
• Infographic: 1200 V FRED Pt® GEN 7 Hyperfast Rectifiers
• Selector Guide: Diodes and Rectifiers Solutions for Aerospace and Defense
• Sell Sheet: 1200 V FRED Pt® Hyperfast Rectifiers in SMPC HV Package

技术规格

• 器件类型：超快速整流器（FRED Pt®）
• 型号：VS-E7SX0112-M3V
• 额定正向电流：1 A
• 标称电压（文献中）：1200 V
• 封装：SMPC HV
• 最小爬电距离：5.4 mm
• CTI：≥ 600
• 关键特性：超快速恢复、Qrr 降低、软恢复
• 结构说明：平面结构，掺铂寿命控制以提升性能、耐用性和可靠性
