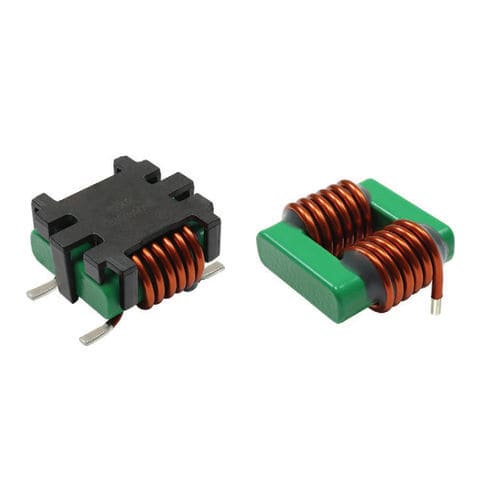

大电流扼流圈 ICMS2321-10

共模高电压EMI

产品概要
共模扼流器 ICMS2321-10 适用于大电流、高电压应用。额定电压 1.5 kV，最高工作温度 150 °C。

特性

• 提供 SMD 与 THT 端子选项，便于灵活封装
• SMD 设计兼容自动贴装（pick-and-place），夹具仅适用于 SMD
• 可在高温环境下工作，最高达 150 °C

应用

• 大电流、高温的电源系统
• DC/DC 转换器
• EMI 过滤及抑制电路

文档
文档类型：数据表
标题：ICMS2321-10
描述：共模扼流器，高电流，高电压 1.5 kV，温度 150 °C

ECAD 模型
可从第三方 ECAD 库提供商（Ultra Librarian）下载 ECAD 模型。

技术规格

• 型号：ICMS2321-10
• 类型：共模扼流器
• 适用电流：用于高电流应用（精确数值见数据表）
• 额定电压：1.5 kV
• 最高工作温度：150 °C
• 端子形式：SMD 与 THT
• SMD 选项：支持自动贴装，夹具可用（仅限 SMD）
• THT 选项：不包含自动贴装夹具
• 典型应用：DC/DC 转换器、EMI 过滤、高温/高电流环境
