DC/DC变流器 / 高密度功率换流 DCM®

调节绝缘机箱式

产品概述

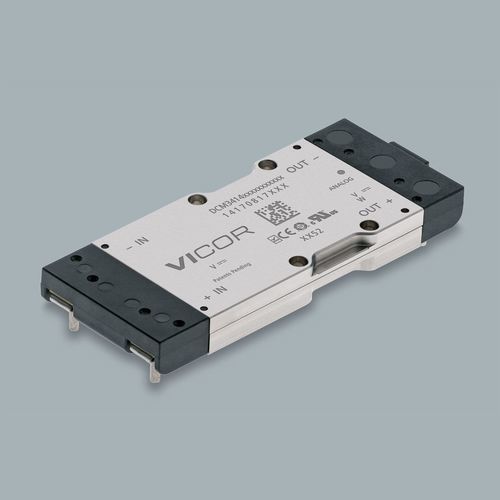

DCM3414B50M17C2M05 是一款采用 3414 VIA 封装（3.38 x 1.4 x 0.37 in / 85.93 x 35.54 x 9.4 mm）的 DCM® DC-DC 转换模块。该模块提供隔离、稳压输出，最高可达 320 W，适用于需要高功率密度和在恶劣环境中可靠运行的应用。多种安装、控制和等级选项便于在工业及嵌入式电源系统中集成。

主要规格（摘要）

• 输入电压：28 V（标称）
• 输出电压：15 V（标称）
• 输出功率：320 W
• 封装：3414 VIA（85.93 x 35.54 x 9.4 mm）

产品特性

• 输出过压保护（OVP）
• 高效率与高功率密度
• 适用于恶劣环境的坚固封装
• 集成 EMI 与瞬态滤波
• 输入欠压闭锁（UVLO）
• 过温保护（OTP）
• 安装选项：机箱安装或 PCB 安装（短/长引脚）

价格（MSRP）
数量 | MSRP (USD)
1+ | $850.62
10+ | $675.82
25+ | $616.70
100+ | $578.42

参考资料（可用）

• 数据手册（DCM3414 系列）
• 应用说明：AN:029、AN:030、AN:035、AN:039、AN401
• 热管理与安装指南
• 机械图纸与 3D 模型
• 3414 VIA 系列的安全认证与证书

订购与可用性
零件号：DCM3414B50M17C2M05。页面显示的典型交期：40 周。最小起订量：1。分销商库存快照（示例）：Mouser 10、Digi-Key 4、Arrow 0、Avnet 0。

技术规格

• 产品系列：DCM®
• 类型：隔离式、稳压 DC-DC 转换器
• 封装尺寸：3.38 x 1.4 x 0.37 in（85.93 x 35.54 x 9.4 mm）
• 输入电压：28 V（标称）
• 输出电压：15 V（标称）
• 输出功率：320 W
• 安装方式：板载安装（短/长引脚）、机箱安装（耳片）
• 产品等级选项：M（-55°C 至 125°C）、T（-40°C 至 125°C）、C（-20°C 至 125°C）
• 控制接口：模拟
• 保护功能：OVP、UVLO、OTP、集成 EMI/瞬态滤波
• MOQ：1 • 典型交期：40 周
