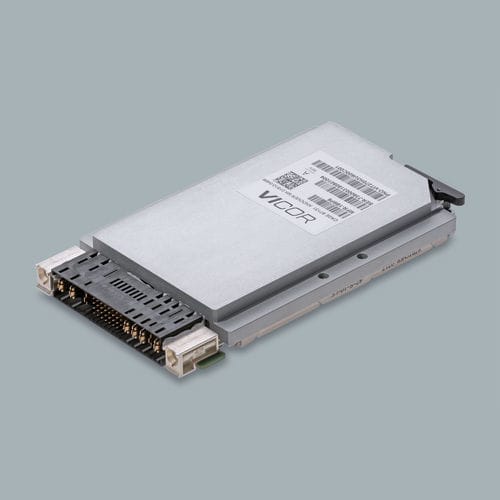

3U电源 SOSA™

DC/DC过热保护带过电流保护

概述
Vicor SOSA™ 校准电源是为按照 SOSA 标准开发的 3U Open VPX（VITA62）系统设计的 COTS 模块。该模块采用 Vicor 专有的电源转换技术，在坚固的传导冷却 3U 形态下实现高效率和高功率密度。最多可并联四台以增加可用输出功率，同时实现无需专用均流引脚的系统级电流共享。均流精度为 ±2A。

主要功能

• 面向符合 SOSA™ 的 3U Open VPX 系统
• 传导冷却的坚固模块，优化功率密度
• 最多支持 4 台并联以扩展输出功率
• 典型输出：+12V 主输出与 +3.3V 辅助输出
• 专有无线均流方案（无需专用均流引脚）
• 均流精度：±2A

特点与优势

• 可扩展的 OpenVPX/VITA62 形式因素，适配 MIL‑COTS 平台
• 保护：过流、过压与过温保护
• 符合军用标准：MIL‑STD‑704F、MIL‑STD‑461G、MIL‑STD‑810G、MIL‑STD‑1275E
• 模块化高可靠性设计，适用于航空航天与国防应用

产品变体（示例）
型号 | 额定输入 (V) | 输出功率 (W) | 形式因素 | 涂层 | 输出配置
SOS028H3U800D001 | 18–45 | 800 | 3U | Coated + Au-plated connector | Parallelable, VITA46 No-Key Guide Socket
SOS028H3U800D000 | 18–45 | 800 | 3U | Coated + Au-plated connector | Parallelable, SOSA standard keying
SOS028H3U600C001 | 18–45 | 600 | 3U | Coated | Programmable, VITA46 No-Key Guide Socket
SOS028H3U480N000 | 18–45 | 480 | 3U | Coated | Programmable with NED, SOSA standard keying
SOS028H3U451D001 | 10–45 | 450 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket
SOS028H3U301D001 | 10–45 | 300 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket
SOS028H3U151D001 | 10–45 | 150 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket

资源

• SOSA 系列各变体的数据表
• UG-801 – VITA62 3U 评估板（用户指南）
• 28V 3U VITA62 的 3D STEP 几何与机械图纸

技术规格

• 系列/家族：SOSA™ 校准电源（VITA62 / 3U Open VPX）
• 额定输入范围：10–45 V 与 18–45 V（取决于变体）
• 可用输出功率：150 W、300 W、450 W、480 W、600 W、800 W
• 输出：+12V 主输出与 +3.3V 辅助输出（典型）
• 并联能力：最多 4 台并联
• 均流：专有无线均流方案；精度 ±2A
• 冷却方式：传导冷却设计
• 保护：过流、过压、过温保护
• 涂层选项：Coated；Coated + Au-plated connector
• 机械接口：VITA46 No-Key Guide Socket；SOSA standard keying
• 军用合规：符合 MIL‑STD‑704F、MIL‑STD‑461G、MIL‑STD‑810G、MIL‑STD‑1275E
• 评估板：VIT3UDCTEST01（用户指南 UG-801）
• 典型应用：需要高功率密度和 SOSA 兼容性的航空航天与国防 MIL‑COTS VPX 电源系统
