DC/DC变流器 / 调节 DCM®

绝缘工业大电压输入范围

产品系列
DCM® DC-DC Converter Module

概述

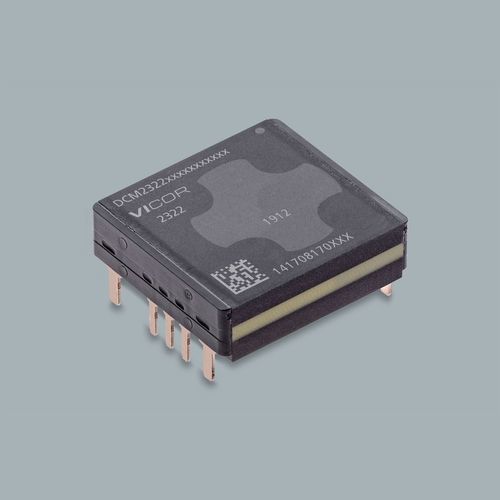

DCM2322T50T2660T60 是一款 2322 ChiP 直插式封装的隔离型稳压 DC-DC 转换器模块。标称输入 30 V，输出为稳压 24 V，最大输出功率 60 W。模块采用 ZVS 高频（MHz）开关拓扑，符合 SELV（安全特低电压）要求，并针对最大 8 台并联（array）运行进行了优化，适用于需要更高功率的系统。

主要产品数据

• 输入电压（典型）：30 V
• 输出电压（额定）：24 V
• 输出功率：60 W
• 封装：2322 ChiP 直插式
• 尺寸（长×宽×高）：24.84 × 22.8 × 7.21 mm

产品特性

• 隔离型稳压 DC-DC 转换器
• 符合 Safety Extra Low Voltage（SELV）标准
• ZVS 高频（MHz）开关
• 宽输入电压范围
• 优化用于最多 8 台的并联（array）运行

生产与采购信息
零件编号：DCM2322T50T2660T60
交货期：40 周
最小订购量：25
价格（MSRP）：25+ 件 = $123.45；100+ 件 = $115.79
分销商库存（更新于 2026 年 4 月 22 日）：Digi-Key：249；Mouser：1；Arrow：0；Avnet：0

可选项

• Product Grade：T = -40°C 至 125°C（默认选择），M = -55°C 至 125°C
• 安装方式：直插（Through Hole）

相关资源（文档与指南）
DCM2322 系列可获得 datasheet、设计指南及应用说明（单个 DCM、并联 DCM、焊接指南、高精度调节、热管理）、评估板用户手册及安全认证文件等文档。

技术规格

• 零件编号：DCM2322T50T2660T60
• 输入电压：30 V
• 输出电压：24 V
• 输出功率：60 W
• 封装：2322 ChiP 直插式
• 尺寸：24.84 × 22.8 × 7.21 mm (0.978 × 0.898 × 0.284 in)
• 工作温度等级：T (-40°C 至 125°C)、M (-55°C 至 125°C)
• 并联能力：最多 8 台并联
• 安全性：符合 SELV；可提供安全认证文档
• 交货期：40 周；最小订购量：25
• 价格阶梯：25+ = $123.45；100+ = $115.79
