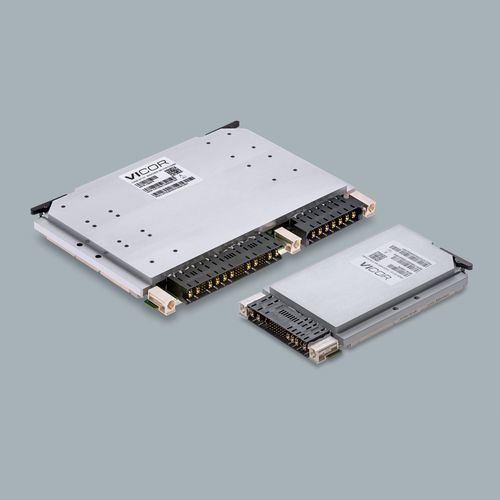

3U电源 VITA 62

AC/DC

概述
针对 3U 及 6U OpenVPX 系统设计的 MIL‑COTS 电源。该系列为严苛环境设计的传导散热器件，额定输入电压为 28V DC 或 270V DC，提供标准 VITA 62 输出电压范围（3.3V 到 12V）。3U 型号可提供高达 600W 输出，6U 型号可提供高达 1000W 输出。可为需要不同输出电压或功率的客户提供定制电源以满足特定规范。该系列已通过全面测试，符合 MIL‑STD 461G 和 MIL‑STD 704F；28V 输入版本亦符合 MIL‑1275E 标准。

特点与优势

• 外形满足可扩展的 OpenVPX（适用于 3U/6U VPX 系统）
• 可由额定 28V DC 或 270V DC 输入供电
• 标准输出电压范围 3.3V 至 12V
• 3U 型号最高至 600W；6U 型号最高至 1000W
• 传导散热设计，适用于严苛环境
• 具备过流、过压与过温保护
• 符合军用标准：MIL‑STD 704F、MIL‑STD 461G、MIL‑STD 810G；28V 版本符合 MIL‑1275E
• 无电解电容器设计（提高可靠性）
• 支持并联输出以扩展总功率

产品系列和型号（摘要表）
Header: Part Number | Nominal Input (V) | Power (W) | Form‑Factor | Conformal Coated | Output Voltage Config. | Differentiating Features
VITHU270H3U50C01* | 270 | 600 | 3U | Coated | Parallelable | (—)
VIT270H3U600C002 | 270 | 600 | 3U | Coated | Parallelable | (—)
VIT270H3U600C000 | 270 | 600 | 3U | Coated | Parallelable | VITA 62.0 standard
VIT270H3U600A000 | 270 | 600 | 3U | Coated | Parallelable | VITA 62.2 高海拔适用型
VIT028H6U1000C000 | 28 | 1000 | 6U | Coated | Parallelable | (—)
VIT028H3U600D000 | 28 | 600 | 3U | Coated + 镀金接口 | Parallelable | (—)
VIT028H3U600C000 | 28 | 600 | 3U | Coated | Parallelable | (—)
VIT3P28H3U750C1 | 115 VAC LTN | 750 | 3U | Coated | Parallelable | (—)

设计工程师资源（相关文档/示例/工具）

• 评估板：Part Number VIT3UDCTEST01；用户指南 UG‑801 – VITA62 3U Evaluation Board
• 应用说明：AN:801 – Parallel Operation；AN:803 – I²C Communication for 28V Input VITA 62
• 系列各型号与配置的数据表（每种变体可能对应多份数据表）
• 案例研究：VITA 62 在提高机载吊舱电源功率规格中的应用

特征 / 规格技术（摘要）

• 额定输入电压：28 V DC 或 270 V DC（取决于系列型号）
• 标准输出电压：3.3 V 至 12 V
• 输出功率：3U 型号最高至 600 W；6U 型号最高至 1000 W
• 散热方式：传导散热（适用于严苛/热受限环境）
• 保护功能：过流、过压、过温保护
• 输出配置：支持并联输出
• 军用/测试标准：MIL‑STD 704F、MIL‑STD 461G、MIL‑STD 810G；28V 版本符合 MIL‑1275E
• 保护涂层：可选（Coated，Coated + 镀金接口）
• 评估硬件：提供 3U 评估板与用户指南
