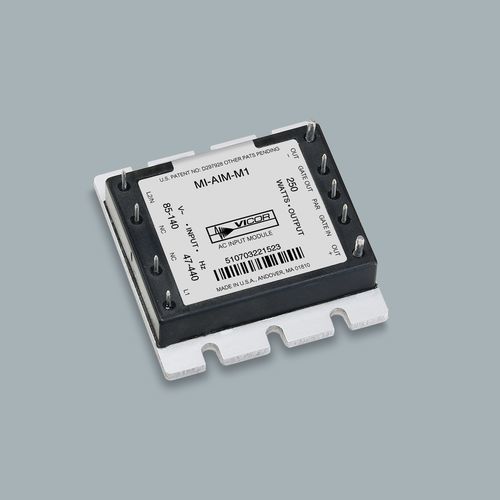

交流供电模块 MI-AIM™

概述
MI-AIM™ 交流输入模块可直接连接115V交流电，提供线路整流、EMI滤波、瞬态/脉冲保护和涌入电流限制。该模块可提供最高250W，支持Vicor Mi‑x7x系列的full‑brick和half‑brick转换器，针对MIL‑COTS的军用与航空航天电源系统设计。

符合标准

• CE102 传导发射要求 — MIL‑STD‑461D/E
• 输入瞬态和脉冲要求 — MIL‑STD‑704A
• 环境试验要求 — MIL‑STD‑810

特点与优势

• 集成交流前端：整流、EMI滤波、瞬态保护和涌入电流限制
• 与Vicor MI‑x7x系列兼容（支持full‑brick和half‑brick模块）
• 250W输出能力以支持Mi‑x7x转换器
• 提供用于系统认证的M‑Grade和I‑Grade变体
• 板级Half‑brick安装，宽工作温度范围，适用于空载与地面MIL应用

型号/变体

• MI‑AIM‑M1 — M‑Grade；兼容 MI‑Series：MI‑27x / MI‑J7x；温度：-55 至 +85 °C（最高可达 +100 °C）；Half‑brick
• MI‑AIM‑I1 — I‑Grade；兼容 MI‑Series：MI‑27x / MI‑J7x；温度：-55 至 +85 °C（最高可达 +100 °C）；Half‑brick

技术规格

• 功能：交流输入前端（整流器、EMI滤波、瞬态保护、涌入电流限制器）
• 标称输入：115 V AC
• 输出功率能力：250 W（支持Mi‑x7x转换器）
• 兼容性：Vicor Mi‑x7x full‑brick 和 half‑brick；兼容 MI‑Series：MI‑27x / MI‑J7x
• 转换器等级：M‑Grade（MI‑AIM‑M1）、I‑Grade（MI‑AIM‑I1）
• 工作温度（板级）：-55 °C 至 +85 °C（最高可达 +100 °C）
• 安装形式：Half‑brick
• 标准：MIL‑STD‑461D/E（CE102）、MIL‑STD‑704A、MIL‑STD‑810
• 保护功能：EMI滤波、瞬态/脉冲保护、涌入电流限制
• 文档：制造商提供外形图和数据表
