DC/DC变流器 / 调节 DCM®

绝缘机箱式工业

Overview

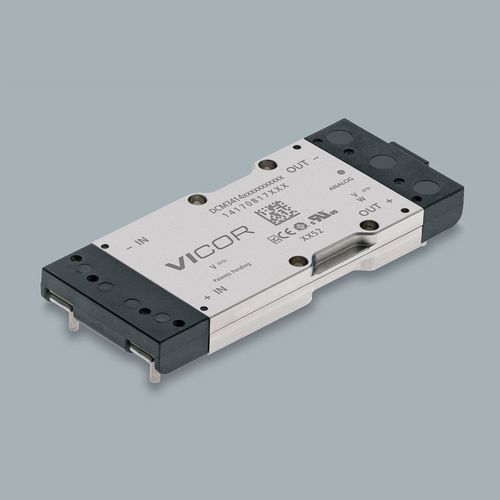

DCM® DCM3414B50M17C2C09 是采用 3414 VIA 封装的隔离型、受控 DC-DC 转换器模块。该模块自 28 V 名义输入提供 15 V 输出，最大输出功率 320 W，设计用于苛刻环境下可靠运行，集成 EMI 与瞬态滤波及多重保护功能。

Key specifications

• 输入电压：28 V DC（名义）
• 输出电压：15 V DC（名义）
• 输出功率：320 W
• 封装：3414 VIA
• 尺寸：85.93 x 35.54 x 9.4 mm（3.38 x 1.4 x 0.37 in）

Product features

• 输出过压保护（OVP）
• 输入欠压锁定（UVLO）
• 过温保护（OTP）
• 集成 EMI 与瞬态滤波
• 高功率密度与效率
• 多种安装方式：Board Mount Short Pin、Board Mount Long Pin、Chassis Mount

Packaging & options
提供 3414 VIA 贯通长引脚的 PCB 安装（through-hole long-pin board-mount）与机箱安装（chassis-mount）配置。安装样式选项包括 Board Mount Short Pin、Board Mount Long Pin 与 Chassis Mount。产品等级选项：T（-40°C 至 125°C）、C（-20°C 至 125°C）和 M（-55°C 至 125°C）。控制接口：Analog。

Ordering & availability
部件号：DCM3414B50M17C2C09
交货周期：40 weeks
最小订购量：1

Pricing (MSRP)

• 1+ : $911.49
• 10+ : $724.18
• 25+ : $660.83
• 100+ : $619.81

Reference materials & resources

• Datasheet（数据表）
• 应用说明：AN029、AN030、AN035、AN039、AN401
• 安全认证：cURus、cTÜVus、CE Mark、CB Certificate（页面列示）
• 机械图与 3D 模型

Technical specifications

• 产品系列：DCM®（DC-DC Converter Module）
• 系列/型号：DCM3414
• 部件号：DCM3414B50M17C2C09
• 输入电压（名义）：28 V DC
• 输出电压（名义）：15 V DC
• 输出功率：320 W
• 封装：3414 VIA
• 尺寸：85.93 x 35.54 x 9.4 mm
• 安装方式：Board Mount Short Pin / Board Mount Long Pin / Chassis Mount
• 产品等级：T（-40°C 至 125°C）、C（-20°C 至 125°C）、M（-55°C 至 125°C）
• 控制接口：Analog
• 保护功能：OVP、UVLO、OTP
• 集成功能：EMI 与瞬态滤波
• 交货周期：40 weeks
• 最小订购量：1
