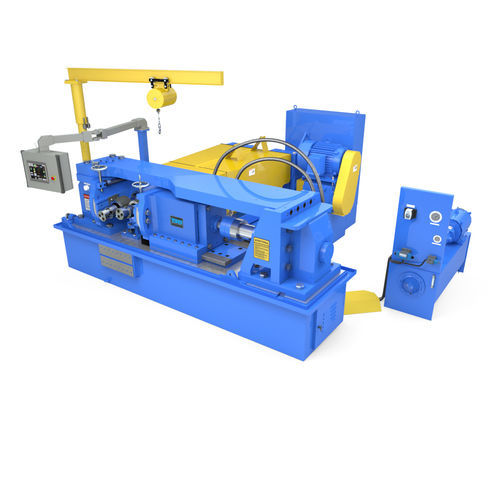

网滚压机 840E

液压高精度

概述
Tesker Model 840E 双模具螺纹轧制机，采用 infeed & thrufeed 形式，适用于大直径及重载轧制作业。可处理至24"通径，轧制力可调至650,000 lb。

主要参数

• 类型：Infeed & Thrufeed
• 通径：24"
• 轧制力：可调，最高650,000 lb
• 主轴驱动：100 HP
• 液压：30 HP（油箱容量100 Gal）
• 冷却：3/4 HP（油箱容量200 Gal）
• 模具最大直径：16"
• 模具最大面宽：15"
• 主轴尺寸：5-1/2"（可提供其他尺寸）
• 主轴转速：可变（转速 2 - 50 RPM；可提供其他转速）
• 占地尺寸（宽 x 长 x 高）：216" x 255" x 106"（含吊臂）
• 重量：96,000 lb
• 电气：按 NFPA 79 接线，240 或 480 V，3 相，60 Hz（可选其他电压）

电机与公用设施
配备100 HP主轴驱动、30 HP液压电机（100 Gal 油箱）与3/4 HP 冷却泵（200 Gal 水箱）。按 NFPA 79 标准接线；可提供替代电压/频率。

模具与工装
支持最大16"直径、15"面宽的模具。标准主轴为5-1/2"，转速可变。可提供中心支架和中心支撑管以支持through-feed 作业；可按工件要求提供其它主轴及模具尺寸。

标准设备

• 伺服驱动 — 对主轴驱动轴进行高精度独立控制；减少部件与维护；通过 HMI 的电机控制实现模具径向对准。

可选项

• 前部“L”支撑，含前端棒料送料夹具
• 弹簧后止挡组件，带底座
• Versa III 自动供油系统
• 液压缓释放阀（用于重载轧制，缓慢释放轧制力以防变形）
• 主轴转速转速表（RPM）
• 径向模具对准联轴器（用于主轴间匹配）
• 封闭式 toe-in 指示器（用于调整工件锥度）
• 中心支架（1 套/2 件）
• 中心支撑管（每种尺寸需 1 支）
• 气动平衡器吊臂起重机（便于更换大尺寸模具）
• 定制进给与接收夹具

安装与安全说明
规格如有变更恕不另行通知。根据工件与工艺可能需要夹具和额外防护；Tesker Manufacturing Corporation 对第三方设计、制造或安装的夹具或防护不承担责任。
