网滚压机 215E

高精度

概述

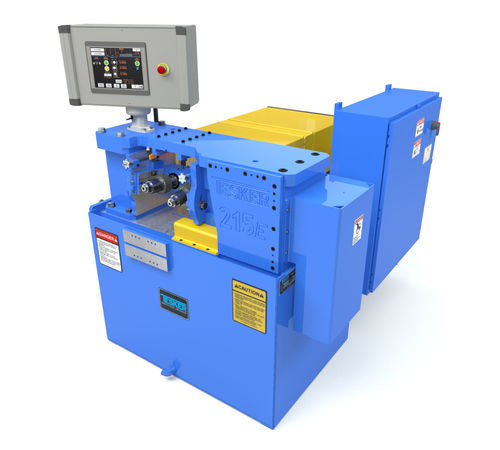

Tesker Model 215E 双模滚丝机为双模滚丝设备，适用于进给与贯通式滚丝，对螺柱、螺纹杆和紧固件零件实现高精度与高重复性的滚压成形。该机具有可调节的滚压力和可变主轴转速，满足不同的生产要求。

Tesker Model 215E 双模机规格：

• 类型：进给与贯通式
• 容量：2 英寸
• 滚压力：可调，最高 35,000 lbs.

电机

• 主轴驱动：20 HP
• 冷却：1/4 HP，容量 50 Gal

模具

• 最大直径：6 英寸
• 最大面宽：4-1/2 英寸
• 主轴尺寸：2 英寸（可提供其他尺寸）
• 主轴转速：可变（典型范围 40–180 RPM；可提供其他转速）

占地尺寸

• 宽度：56 in
• 长度：84 in
• 高度：51 in
• 重量：4,500 lbs.

电气与注意事项

• 所有型号按 NFPA 79 标准布线，适用于 480 伏、3 相、60 Hz。其他电压可按要求提供并另付费。
• 规格如有变更，恕不另行通知。
• 根据滚压工件情况，可能需要工装和额外防护。Tesker Manufacturing Corporation 不对第三方设计、制造或安装的工装或防护承担责任。

标准设备

• 主轴转速测量表（RPM 计）— 显示主轴转速。

可选项

• 伺服驱动（Servo Drive）— 对主轴驱动轴进行高精度独立控制；减少部件和维护。通过 HMI 界面的电机控制实现径向模具对齐。
• 螺纹长度控制限位开关 — 在对部分杆件滚丝时使用；当杆件碰到限位开关时进给停止并打开头部；限位开关可从模具后方调节到机后齿轮箱位置。
• 径向模具对齐联轴器 — 允许两个主轴之间进行独立旋转调整，以配合进给或螺旋慢进模具，保持模具面一致。
• 前部 L 型支撑（含前端棒料供给夹具）— 可调工件夹具，安装在机床前端。
• 带底座的弹簧后止挡组件 — 弹簧止挡定位工件以进行进给滚压，并允许微小工件位移。
• 带弹簧止挡的工件压紧装置 — 手动操作，在滚压过程中将工件固定在支撑刃上以保持安全距离。
• 封闭式趾入指示器 — 用于调整左主头模具以获得所需锥度的参考。
• 外侧滚筒支撑（1 套 / 2 件）— 安装在主轴支撑块后方，以提供更大的工件间隙。
• 中间支架（1 套 / 2 件）— 支撑中管。
• 中部支撑管（每种尺寸需 1 件）— 引导工件从机床后部输送出，每种尺寸需配置一件。
• 上部支撑夹持器 — 在模具与支撑刃之间夹持材料，以便进行高速螺柱和螺纹杆的滚压。
• 送料与接收治具 — 根据具体需求定制的送料和接收治具。

技术规格

• 类型：进给与贯通式
• 容量：2 英寸
• 滚压力：可调，最高 35,000 lbs.
• 主轴驱动：20 HP
• 冷却：1/4 HP，容量 50 Gal
• 模具最大直径：6 英寸
• 模具最大面宽：4-1/2 英寸
• 主轴尺寸：2 英寸（可提供其他尺寸）
• 主轴转速：可变（典型 40–180 RPM）
• 地面宽度：56 in
• 地面长度：84 in
• 地面高度：51 in
• 重量：4,500 lbs.
