网滚压机 645E

概述

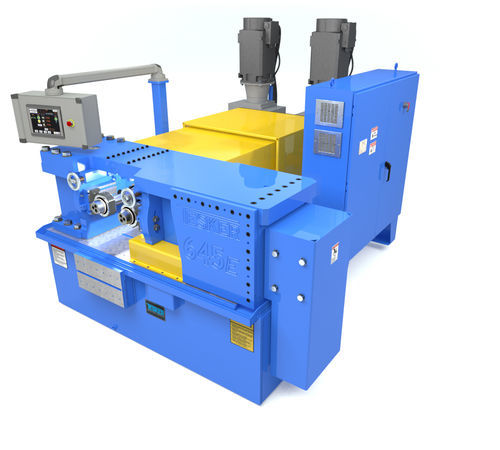

Tesker Model 645E 2-Die 是一款用于 infeed 与 thrufeed 工况的高刚性滚丝机，适用于热处理零件。该机提供可调节的最大 235,000 lb 轧制压力及刚性结构，以实现稳定的螺纹成形。

规格
Tesker Model 645E 2-Die 机器规格：
类型：Infeed & Thrufeed
容量：6 in
轧制压力：可调至 235,000 lb

电机
主轴驱动：75 HP（可变）/ 50 HP（4速）
液压：10 HP，容量 80 Gal
冷却：1/2 HP，容量 120 Gal

模具
最大直径：10 in
最大端面宽度：7-1/2 in
主轴尺寸：3-1/4 in（可提供其他尺寸）
主轴转速：可变或 4 速手动
主轴转速范围：10 - 125（可提供其他速度）

占地尺寸
宽度：87 in
长度：113 in
高度：52 in
重量：21,000 lb

合规
所有型号均按 NFPA 79 标准接线，可在 480 V、3 相、60 Hz 下运行。其他电压可按需提供并产生额外费用。规格如有变更，恕不另行通知。根据工况可能需配备夹具和额外防护；对于第三方设计、制造或安装的夹具或防护，Tesker Manufacturing Corporation 不承担责任。

标准设备

• 伺服驱动 — 主轴轴向的高精度独立控制；减少组件与维护；通过 HMI 的电机控制实现径向模具对准。
• 前部 L 支撑及前端棒材送料夹具 — 安装在机前的可调工件固定装置。
• 带底座的弹簧后挡机构 — 将零件定位用于 infeed 滚丝，弹簧设计允许零件轻微移动。
• Versa III 自动供油润滑系统 — 自动滑块供油系统。
• 液压缓慢释放阀 — 在重载滚丝时逐步释放轧制力，防止螺纹轮廓变形。
• 主轴转速转速表 — 显示主轴转速。

可选项

• 螺纹长度控制限位开关 — 在对杆件部分滚制螺纹时用于定位螺纹长度。
• 径向模具对准联轴器 — 允许两主轴之间单独旋转调节，以匹配 infeed 或螺旋慢进给模具。
• 带弹簧停止的工件压紧装置 — 手动操作，保持工件在支撑刀片上，确保操作人员手指有安全距离。
• 拉杆液压止块组件 — 可调机械止块，防止对 thrufeed 棒材尾端过度滚制。
• 封闭式趾入指示器 — 为调整主头左侧模具以适应工件锥度提供参考。
• 外置滚轮支撑（1 套/2 件） — 位于主轴支撑块后方，提供更大的工件净空。
• 中心支座（1 套/2 件） — 支撑中心管。
• 中心支撑管（每种尺寸需 1 个） — 引导从机后部出的工件；每种尺寸需 1 个。
• 上部支撑夹 — 在运行高速螺柱和螺纹杆时将材料夹在模具和支撑刀片之间。
• 送料与接收夹具 — 可定制设计的送料和接收夹具。

技术规格

• 类型：Infeed & Thrufeed
• 容量：6 in
• 轧制压力：可调至 235,000 lb
• 主轴驱动：75 HP（可变）/ 50 HP（4 速）
• 液压：10 HP，容量 80 Gal
• 冷却：1/2 HP，容量 120 Gal
• 最大模具直径：10 in
• 最大端面宽度：7-1/2 in
• 主轴尺寸：3-1/4 in（可提供其他尺寸）
• 主轴速度：可变或 4 速手动
• 主轴转速：10 - 125（可提供其他速度）
• 占地尺寸（W x L x H）：87 in x 113 in x 52 in
• 重量：21,000 lb
• 接线：NFPA 79 标准，480 V、3 相、60 Hz（可提供其他电压）
