网滚压机 440E

高精度

型号标语
更强动力，应对更硬合金

概述

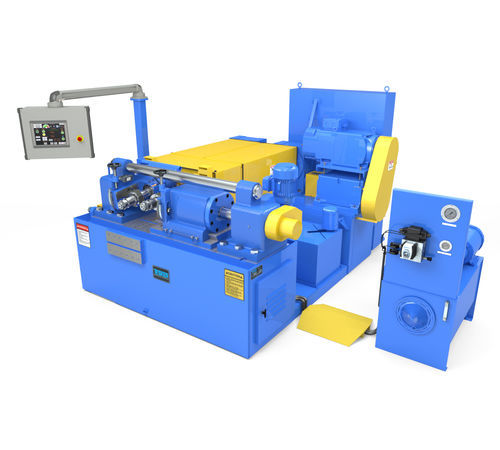

为提高强度与刚性而设计，Tesker Model 440E 双模滚丝机在苛刻工况下提供具有成本效益的可靠性。该机适用于进给（infeed）与贯穿（thrufeed）滚丝作业，且可根据不同主轴尺寸与转速进行配置。

Tesker Model 440E 双模机规格：
类型：进给 & 贯穿
能力：4-1/2"
滚压压力：可调至 125,000 lbs.

电机
主轴驱动：60 HP（可变）/40 HP（4速）
液压：5 HP，容量 50 Gal
冷却液：1/2 HP，容量 120 Gal

模具
最大直径：9"
最大面宽：8"
主轴尺寸：3"（可提供其他尺寸）
主轴速度：可变或手动 4 速
主轴转速：10 - 170（可提供其他转速）

占地尺寸
宽度：92"
长度：102"
高度：68"
重量：16,000 lbs.

所有型号均按 NFPA 79 标准布线，适用于 240 或 480 伏、3 相、60Hz。其他电压可按需提供并另行收费。规格如有更改，恕不另行通知。请注意，根据被滚制的工件，可能需要夹具和附加防护装置。Tesker Manufacturing Corporation 对任何非由其设计、制造或安装的夹具或防护不承担责任。

标准配置

• 伺服驱动 - 对主轴驱动轴进行高精度独立控制。减少组件与维护。通过 HMI 界面从电机控制进行径向模具对位。

可选项

• Versa III 自动供油润滑系统 - 自动供油滑动系统。
• 液压慢释放阀 - 用于重载滚压；该功能缓慢释放滚压力以防止螺纹型面变形。
• 主轴转速转速表 - 读取主轴转速。
• 螺纹长度控制限位开关 - 在对杆件部分进行滚丝时使用；可定位以获得所需螺纹长度。
• 径向模具对位联轴器 - 允许单个主轴相对于另一主轴进行单独旋转调节，以匹配 infeed 或缓慢螺旋进给模具。
• 前部“L”支撑含前端送料夹具 - 可调工件夹具，连接于机床前端。
• 带底座的弹簧后止位组件 - 在 infeed 滚丝时定位工件，并通过弹簧实现轻微工件移动。
• 带弹簧止位的工件压紧装置 - 手动操作；将工件固定在支撑片上，使双手在滚丝时保持安全距离。
• 拉臂液压止动块组件 - 可调机械止动，防止对 thrufeed 杆材尾端过度滚压。
• 封闭式趾入指示器 - 提供调整左主头模具以适应零件锥度的参考。
• 外置滚轮支撑（1 套/2 件） - 位于主轴支撑块后方；提供更大的零件间隙。
• 中间支架（1 套/2 件） - 支撑中间管。
• 中间支撑管（每种尺寸需 1 根） - 容纳从机器后部出的工件；每种尺寸需 1 根。
• 上部支撑夹持器 - 在模具与工件支撑片之间夹持材料，用于高速螺栓与螺纹棒运行。
• 供料与接收夹具 - 根据特定需求定制设计的供料与接收夹具。

技术规格

• 类型：进给 & 贯穿
• 能力：4-1/2"
• 滚压压力：可调至 125,000 lbs.
• 主轴驱动：60 HP（可变） / 40 HP（4速）
• 液压：5 HP，50 Gal 容量
• 冷却液：1/2 HP，120 Gal 容量
• 模具最大直径：9"
• 最大面宽：8"
• 主轴尺寸：3"（可提供其他尺寸）
• 主轴速度：可变或手动 4 速
• 主轴转速：10 - 170（可提供其他转速）
• 地面宽度：92"
• 地面长度：102"
• 高度：68"
• 重量：16,000 lbs.
• 电气：按 NFPA 79 布线，适用于 240 或 480V，3 相，60Hz（可提供其他电压）
