网滚压机 200E

概述

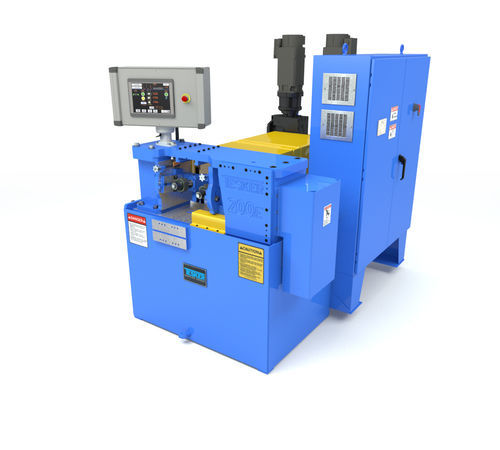

Tesker Model 200E 是一款用于进给（infeed）和贯通进给（thrufeed）滚轧螺纹的2模滚轧螺纹机。该机配备大扭矩重载滚轮和可调滚轧压力，适合工业环境中的稳定批量生产。

机器规格（来自产品表）

• 类型：Infeed & Thrufeed
• 容量：2 inches
• 滚轧压力：可调，最高 24,000 lbs.

电机

• 主轴驱动：15 HP
• 冷却：1/4 HP，容量 50 Gal

模具

• 最大直径：6 inches
• 最大面宽：3-1/2 inches
• 主轴尺寸：1-1/2 inches（可提供其他尺寸）
• 主轴转速：可变
• 主轴转速范围：45 - 200 RPM（可提供其他转速）

占地尺寸

• 宽度：56 inches
• 长度：66 inches
• 高度：62 inches
• 重量：3,000 lbs.

Tesker Model 200E 2模 标准配置

• Tie Arm Hydraulic Stop Block Assembly — 可调机械止档，防止贯通进给棒料过度滚轧。

Tesker Model 200E 2模 可选项

• 伺服驱动 — 主轴驱动轴的独立高精度控制，支持通过 HMI 进行径向模具对准
• 螺纹长度控制限位开关 — 用于对部分杆材滚轧时定位螺纹长度
• 径向模具对准联轴器 — 允许单侧主轴独立旋转调整，适合靠近台肩的滚轧
• 前部 'L' 支撑含前端送料工装 — 可调工作夹具，安装于机前端
• 带底座的弹簧后止挡组件 — 弹簧式工件止挡，用于 infeed 滚轧定位
• 带弹簧止挡的工件压制装置 — 手动压制以保持操作者手指安全距离
• Versa III 自动油润滑系统 — 送料滑块自动加油系统
• Oil 1 Shot 手动润滑单元 — 送料滑块手动泵润滑器
• 封闭式 toe-in 指示器 — 用于调整左主头模具锥度的参照
• 外置滚轮支撑（1 套/2 件）— 安装于主轴支撑块后方以增加工件间隙
• 中心支架（1 套/2 件）— 支撑中心管
• 中心支撑管 — 每种尺寸需要一根，用于工件从机后端通过时支撑
• 上部支撑夹持器 — 在模具与支撑刃间夹持材料，适用于高速螺柱和螺纹杆
• 送料与接收工装 — 为特定需求定制的送/接料工装

技术规格

• 类型：Infeed & Thrufeed
• 容量：2 inches
• 最大模具直径：6 inches
• 最大模具面宽：3-1/2 inches
• 主轴尺寸：1-1/2 inches（可提供其他尺寸）
• 主轴驱动：15 HP
• 主轴转速：45 - 200 RPM（可变；可提供其他转速）
• 滚轧压力：可调，最高 24,000 lbs.
• 冷却：1/4 HP；容量 50 gallons
• 占地：56" W x 66" L x 62" H
• 重量：3,000 lbs.
• 电气：按 NFPA 79 布线，适用于 480 伏，3 相，60 Hz（可选其他电压）

所有型号均按 NFPA 79 标准布线，适用于 480 伏、3 相、60 Hz 运行。其他电压可按需提供并另行计费。规格如有变动，恕不另行通知。根据工件和工艺，可能需要定制夹具和额外防护。Tesker Manufacturing Corporation 对非其设计、制造或安装的夹具或防护不承担责任。
