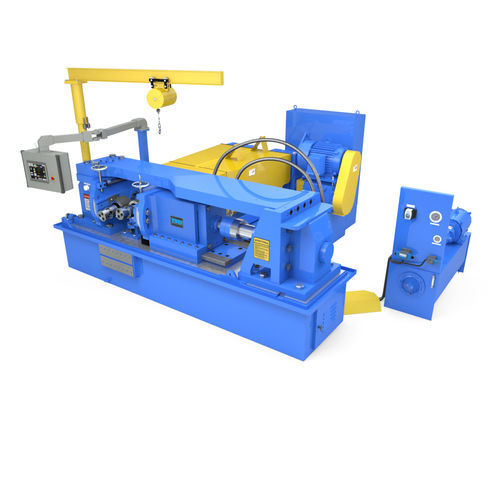

网滚压机 740E

高精度

概述
Tesker Model 740E 为 Ultra Ridged Loadcell 结构的双模具（2-die）滚丝机，适用于进给（infeed）和穿透进给（thrufeed）作业。可使用更经济规格的模具以降低刀具成本，同时满足重载滚丝需求。

标准配置

• 伺服驱动：主轴驱动轴的高精度独立控制，减少部件与维护。通过 HMI 的电机控制实现模具径向对准。
• 前部 "L" 支撑及前端棒料送料夹具：可调节的工件夹持装置，安装于机床前端。
• 弹簧后止动组件（带底座）：将零件定位于进给滚丝位置，并通过弹簧允许微小位移。
• Versa III 自动加油润滑系统：自动润滑进给滑块。
• 液压缓释阀：在重载滚丝时缓慢释放滚压力，防止螺纹成形变形。
• 主轴转速表：显示主轴转速（RPM）。

可选项

• 模具径向对准联轴器：允许在需要时对两主轴进行独立旋转调整，以匹配进给或螺旋慢进模具。
• 封闭趾入指示器：为调整左侧主头模具的工件锥度提供参考。
• 中心支架（1 套/2 件）：支撑中心管。
• 中心支撑管（每种尺寸需 1 件）：将工件从机床后部导出；每种尺寸需 1 件。
• 气动平衡小车（臂式起重机）：更换大尺寸模具时辅助使用。
• 送料和接收夹具：为特定工件需求定制的送料与接收夹具。

技术参数

• 类型：Infeed & Thrufeed
• 能力：8"（203 mm）
• 滚压压力：可调，最高 340,000 lb
• 主轴驱动电机：75 HP
• 液压电机：20 HP，油箱容量 80 gal
• 冷却液电机：3/4 HP，油箱容量 200 gal
• 模具最大直径：12"（305 mm）
• 模具最大面宽：12"（305 mm）
• 主轴尺寸：4-3/4"（可提供其他尺寸）
• 主轴速度：可变（转速 5–70 RPM；可提供其他速度）
• 占地尺寸（宽×长×高，含起重臂）：158" × 155" × 106"
• 重量：46,000 lb
• 电气：按 NFPA 79 标准接线，适用于 240 或 480 V、三相、60 Hz。其它电压可选。
• 备注：规格如有变更，恕不另行通知；根据滚制工件，可能需要额外夹具或防护装置。
