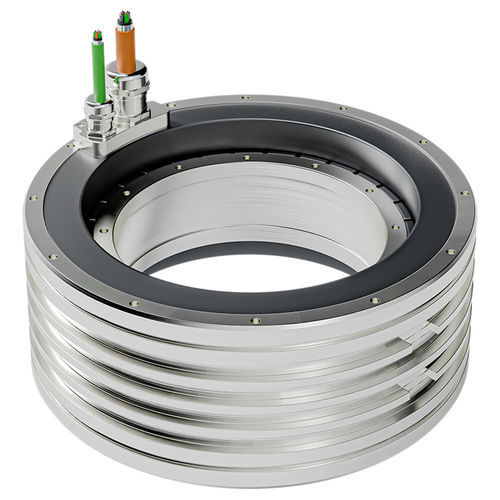

交流力矩电机 QMT-LA 230 series同步680V永磁
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 同步, 交流
- 电压
- 680V
- 构造
- 永磁, 无框, 大容积
- 极数
- 多极
- 冷却
- 水冷
- 应用
- 用于机床, 用于机器人, 回转工作台, 工业用途, 半导体工业, 用于测量仪器
- 其他特性
- 直接传动, 运动调节, 高扭矩, 高精度, 精准
- 功率
最多: 4,280 W
(5.82 hp)最少: 0 W
(0 hp)- 强度
最多: 22.5 A
最少: 0 A
- 扭矩
最多: 519 Nm
(382.794755 ft.lb)最少: 0 Nm
(0 ft.lb)- 旋转速度
最多: 712 rpm
(4,473.6279 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 直径
最多: 230 mm
(9.06 in)最少: 230 mm
(9.06 in)- 温度
最多: 130 °C
(266 °F)最少: 20 °C
(68 °F)
产品介绍
概述
Torque QMT-LA 230 系列为直驱扭矩电机，适用于新系统集成或现有系统改造。铝制外壳降低了质量，有利于回转台、万向台和其他移动轴的动态响应。
产品要点
扭矩（范围）
可用安装高度 / 尺寸
应用
资源与文档（可用）
技术规格
Torque QMT-LA 230 系列为直驱扭矩电机，适用于新系统集成或现有系统改造。铝制外壳降低了质量，有利于回转台、万向台和其他移动轴的动态响应。
产品要点
- 铝制外壳以减轻重量并改善动态特性
- 直驱设计提供较高的静态扭矩和精确的运动控制
- 便于在系统安装中进行紧凑集成
- 适用于回转台、万向台及各类移动轴
扭矩（范围）
- 最大扭矩：155 – 519 Nm
- 峰值扭矩：136 – 456 Nm
- 持续扭矩：68 – 269 Nm
可用安装高度 / 尺寸
- 230-70
- 230-90
- 230-110
- 230-140
应用
- 半导体设备
- 机床（峰值力应用）
- 机器人
- 显示与检测系统
- 印刷行业
资源与文档（可用）
- QMT-LA 230 series – Spec sheet
- QMT-LA 230 series – CAD file
- QMT torque motor series – Brochure
- Torque manual
- Installation of torque motors (webinar)
技术规格
- 系列：QMT-LA 230 series
- 外壳材料：铝（轻量化外壳）
- 最大扭矩：155 – 519 Nm
- 峰值扭矩：136 – 456 Nm
- 持续扭矩：68 – 269 Nm
- 可用安装高度：230-70、230-90、230-110、230-140
- 典型应用：回转台、万向台、移动轴、半导体、机床、机器人、显示、印刷
- 可下载内容：规格表、CAD 文件、宣传册、扭矩手册、安装网络研讨会
