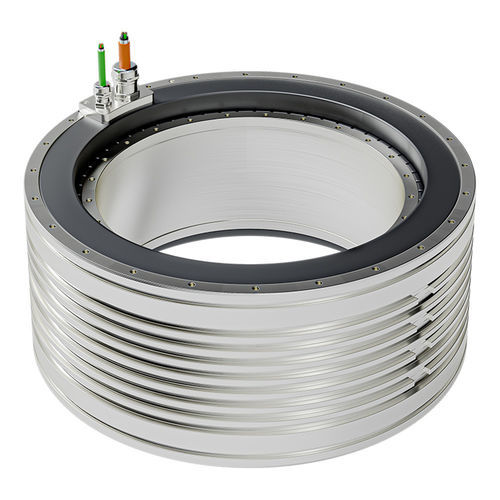

交流力矩电机 QMT-HA 385 series

同步680V永磁

概述
直径仅为 Ø385 的 QMT-HA 385 系列，在相同定子外形下重新定义了性能上限。HA 系列通过在保持定子外部尺寸不变的前提下增加转子高度，实现了高达 41% 的性能提升，所需机械改动最小。其设计实现了转矩无缝直接传递至工具，消除能量损耗与背隙，提高效率、降低成本，并支持更高的生产力或更高的精度。

设计与优势

• 转矩可直接无缝传递至工具设备，消除能量损耗与背隙。
• 在相同定子包线内实现更高的效率和更大的转矩密度。
• 适用于需要高堵转转矩和紧凑集成的应用场景。

转矩

• 极限转矩: 1115 – 2678 Nm
• 峰值转矩: 987 – 2371 Nm
• 连续转矩: 481 – 1261 Nm

可用安装高度

• 385-90
• 385-110
• 385-130
• 385-160

应用
Torque 直驱力矩电机可集成于半导体设备、机床、机器人、平板显示和印刷行业。QMT-HA 385 系列针对需要高转矩密度、紧凑机械集成和直驱性能的使用场景。

产品页面中包含的资源与资料

• QMT 力矩电机 - 规格表
• QMT-HA 385 系列 - CAD 文件
• 产品属性图片和技术图纸（页面上引用的图片与 CAD 文件）

特点 / 技术规格

• 系列: QMT-HA 385 series
• 定子外径: Ø385 mm（系列命名基于直径）
• 性能提升: 可达 41%（相比相同定子尺寸的基线）
• 极限转矩范围: 1115 – 2678 Nm
• 峰值转矩范围: 987 – 2371 Nm
• 连续转矩范围: 481 – 1261 Nm
• 高度选项: 385-90, 385-110, 385-130, 385-160
• 主要优势: 在保持定子外形的前提下通过增加转子高度提升转矩密度、无背隙直接传矩、便于在现有设计中升级替换
• 典型应用: 半导体、机床、机器人、平板显示、印刷等高精度/高动力场景
