交流力矩电机 QTR 65 series同步3相400V
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 同步, 交流, 3相
- 电压
- 400V
- 构造
- 永磁, 紧凑型, 无框, 轻型, 小型
- 极数
- 多极
- 应用
- 用于机床, 用于机器人, 回转工作台, 工业用途, 半导体工业, 用于包装机, 医疗应用, 用于切割机
- 其他特性
- 直接传动, 运动调节, 精准
- 功率
最多: 2,407 W
(3.27 hp)最少: 0 W
(0 hp)- 强度
最多: 24.88 A
最少: 0 A
- 扭矩
最多: 5.53 Nm
(4.078719 ft.lb)最少: 0 Nm
(0 ft.lb)- 旋转速度
最多: 10,000 rpm
(62,831.8531 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 直径
65 mm
(2.56 in)- 温度
最多: 100 °C
(212 °F)最少: 20 °C
(68 °F)
产品介绍
概述

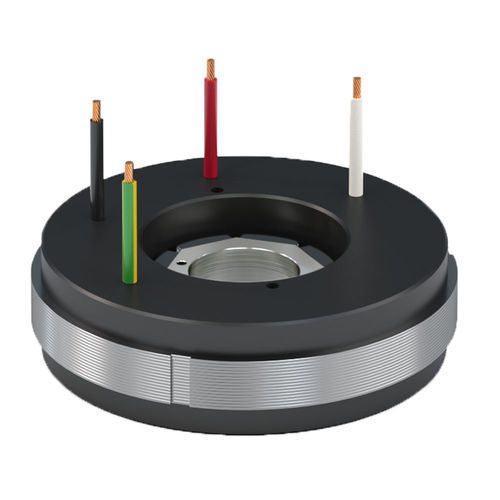

QTR 65 是 Tecnotion QTR 系列中最小的力矩电机。外径 65 mm、内径 17 mm，针对机器人及其他对尺寸和低电压有严格要求的紧凑型直驱应用进行了优化。
可用尺寸与规格
转矩
主要特性
应用
主要面向机器人应用；亦适用于半导体设备、机床、显示和印刷等需要紧凑直驱力矩的系统。
产品页可用资源
技术规格
QTR 65 是 Tecnotion QTR 系列中最小的力矩电机。外径 65 mm、内径 17 mm，针对机器人及其他对尺寸和低电压有严格要求的紧凑型直驱应用进行了优化。
可用尺寸与规格
- 四种轴向高度：65-17、65-25、65-34、65-60
- 电源采用绝缘导线（flying leads）连接，无固定电缆，便于集成
转矩
- 极限转矩：0.64 – 5.53 Nm
- 峰值转矩：0.41 – 3.89 Nm
- 连续转矩：0.28 – 2.30 Nm
主要特性
- 外径 Ø65 mm、内径 Ø17 mm 的紧凑尺寸，适合空间受限的集成
- 为低电压、小型系统优化设计
- 采用飞线（flying leads）以提高布线灵活性
- 多种堆叠高度用于调整转矩与轴向长度
应用
主要面向机器人应用；亦适用于半导体设备、机床、显示和印刷等需要紧凑直驱力矩的系统。
产品页可用资源
- 规格说明书
- CAD 文件
- 产品手册与力矩手册
- 相关技术网络研讨会和文档（在产品页面列出）
技术规格
- 外径：65 mm
- 内径：17 mm
- 可选轴向高度：65-17、65-25、65-34、65-60
- 极限转矩：0.64 – 5.53 Nm
- 峰值转矩：0.41 – 3.89 Nm
- 连续转矩：0.28 – 2.30 Nm
- 电源连接：飞线（flying leads）
- 针对紧凑型低电压应用进行优化
- 典型应用：机器人、半导体、机床、显示、印刷
