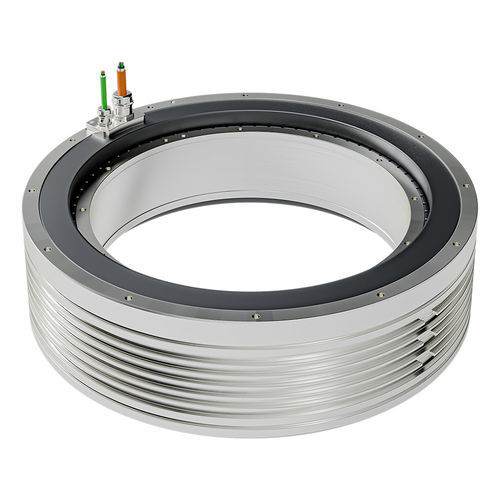

交流力矩电机 QMT-HA 485 series同步三相680V
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 同步, 交流, 三相
- 电压
- 680V
- 构造
- 永磁, 无框
- 极数
- 多极
- 冷却
- 水冷
- 应用
- 用于机床, 用于机器人, 半导体工业
- 其他特性
- 直接传动, 运动调节, 高扭矩, 高精度
- 功率
最少: 0 W
(0 hp)最多: 7,291 W
(9.91 hp)- 强度
最少: 0 A
最多: 45.8 A
- 扭矩
最少: 0 Nm
(0 ft.lb)最多: 4,307 Nm
(3,176.680177 ft.lb)- 旋转速度
最少: 0 rpm
(0 rad.min-1)最多: 90 rpm
(565.4867 rad.min-1)- 直径
最少: 485 mm
(19.09 in)最多: 485 mm
(19.09 in)- 温度
最少: 20 °C
(68 °F)最多: 130 °C
(266 °F)
产品介绍
Tecnotion 最大型号的高转矩电机 QMT-HA 485 系列在保持相同定子/转子占用空间的条件下实现更高转矩既可提升定位精度也可提高设备生产力。该系列为机床与精密运动系统树立了新的标杆。
转矩性能
在相同定子与转子占用空间下可实现高达 80% 的性能提升。通过增加转子高度并采用更大尺寸的内部线圈在无需更改定子或整体占用空间的前提下显著提升转矩。
关键数据
主要应用
产品页面提供的资源
特征 / 技术规格
转矩性能
在相同定子与转子占用空间下可实现高达 80% 的性能提升。通过增加转子高度并采用更大尺寸的内部线圈在无需更改定子或整体占用空间的前提下显著提升转矩。
关键数据
- 极限转矩堵转1792 – 4307 Nm
- 峰值转矩1587 – 3812 Nm
- 连续转矩774 – 2028 Nm
- 可选安装高度485-90 / 485-110 / 485-130 / 485-160
主要应用
- 半导体
- 机床
- 机器人
- 平板显示应用
- 印刷行业
产品页面提供的资源
- 系列参数表Spec sheet
- CAD 文件
- 力矩电机彩页
- 力矩手册
- 安装相关网络研讨会
特征 / 技术规格
- 系列名称: QMT-HA 485 series
- 电机类型: 高转矩直驱力矩电机
- 极限堵转转矩范围: 1792 – 4307 Nm
- 峰值转矩范围: 1587 – 3812 Nm
- 连续转矩范围: 774 – 2028 Nm
- 可选安装高度: 485-90、485-110、485-130、485-160
- 性能提升: 在相同定子/转子占用空间下可实现高达 80% 的性能提升
- 设计说明: 提高转子高度并增大内部线圈尺寸以在不改变定子/转子占用空间的情况下提升转矩
- 典型适用领域: 半导体、机床、机器人、平板显示、印刷
- 可用文档: 参数表、CAD 文件、彩页、手册、网络研讨会
