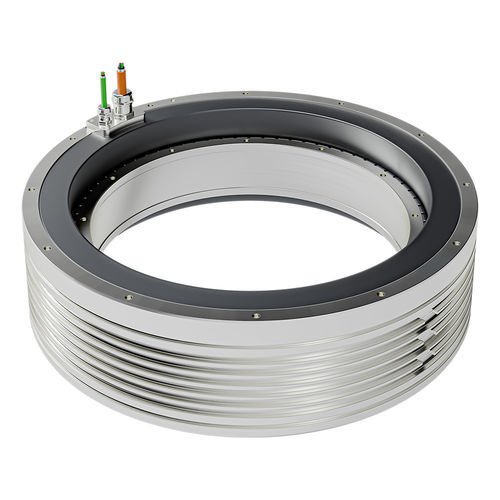

交流力矩电机 QMT-LA 485 series

同步680V永磁

概述
作为 QMT 产品系列中的最大尺寸型号，QMT-LA 485 系列将连续转矩与效率均提升了高达 15%，同时保持安装接口不变。得益于其铝合金外壳，这一高性能设备的重量比预期更轻。轻量化设计不仅让安装更便捷，还能降低对设备整体的影响。当 15% 的性能提升仍无法满足需求时，QMT-HA 485 系列凭借其高转矩转子设计，可进一步提升性能。

转矩
极限转矩: 1094 – 3585 Nm
峰值转矩: 696 – 3174 Nm
连续转矩: 439 – 1666 Nm

可用高度

• 485-90
• 485-110
• 485-130
• 485-160

电机结构
产品采用铝合金外壳以减轻重量并维持高性能。该系列为 QMT 系列中最大尺寸的型号，提供用于更高转矩需求的高转矩转子选项（见 QMT-HA 485 作为性能增强替代）。页面包含产品结构及参数图示（示意图与安装/尺寸图）。

资源（页面中列示的可下载资料/类型）

• QMT 力矩电机 - 彩页（产品宣传页）
• 力矩电机目录
• 网络研讨会 - 力矩电机的安装（研讨会资料）
• 力矩电机 - 手册（用户手册）
• QMT-LA 485 series - Spec sheet（参数表）
• QMT-LA 485 系列 - CAD 文件

应用
适用于半导体、平板显示、科学与航空航天、机床、数字切割、印刷、机器人、生命科学、木工、平台与系统、真空应用等多种领域。

图示/资料
页面包含多张用于展示电机属性、参数表与范围的图像与示意图（Properties、Specsheet/Drawings、Motor range 等）。

caractéristiques / spécifications techniques

• 品牌: Tecnotion
• 产品系列/型号: QMT-LA 485
• 极限转矩: 1094 – 3585 Nm
• 峰值转矩: 696 – 3174 Nm
• 连续转矩: 439 – 1666 Nm
• 可选高度: 485-90, 485-110, 485-130, 485-160
• 外壳材料: 铝合金（轻量化设计）
• 高转矩版本: 可选 QMT-HA 485（高转矩转子设计）
• 可获取的资料类型: 彩页、目录、安装研讨会资料、使用手册、参数表、CAD 文件
