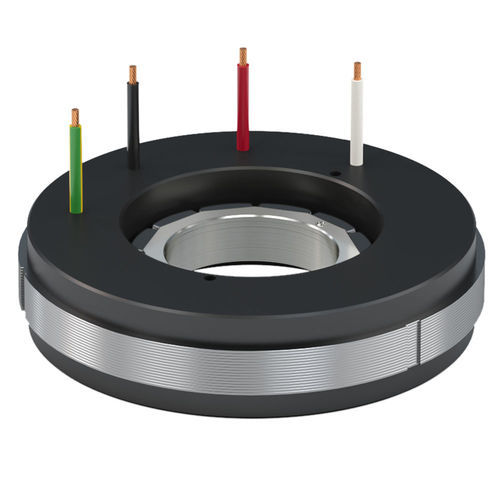

交流力矩电机 QTR 78 series同步3相400V
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 同步, 交流, 3相
- 电压
- 400V
- 构造
- 永磁, 紧凑型, 无框, 小型
- 极数
- 多极
- 应用
- 用于机床, 用于机器人, 回转工作台, 工业用途, 半导体工业
- 其他特性
- 直接传动, 运动调节, 精准
- 功率
最多: 3,650.71 W
(4.96 hp)最少: 0 W
(0 hp)- 强度
最多: 27.96 A
最少: 0 A
- 扭矩
最多: 10.91 Nm
(8.046803 ft.lb)最少: 0 Nm
(0 ft.lb)- 旋转速度
最多: 9,000 rpm
(56,548.6678 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 直径
最多: 78 mm
(3.07 in)最少: 78 mm
(3.07 in)- 温度
最多: 100 °C
(212 °F)最少: 20 °C
(68 °F)
产品介绍
概述
QTR 78 系列是 Tecnotion 的一款紧凑型力矩电机系列，针对低电压应用进行了优化，具有较小的安装空间和 29 mm 的大内径。提供多种堆叠高度以便在半导体及其他高精度设备中灵活集成。
主要特性
转矩
极限转矩：1.24 – 10.91 Nm
峰值转矩：0.84 – 7.67 Nm
连续转矩：0.57 – 4.47 Nm
最大型号 QTR 78-60 的峰值转矩超过 7.6 Nm。
应用
资料
规格
QTR 78 系列是 Tecnotion 的一款紧凑型力矩电机系列，针对低电压应用进行了优化，具有较小的安装空间和 29 mm 的大内径。提供多种堆叠高度以便在半导体及其他高精度设备中灵活集成。
主要特性
- 内径 29 mm，适用于穿轴或大孔径集成
- 为低电压运行优化
- 紧凑的安装体积，适合空间受限的设计
- 使用绝缘引线（无固定电源线），以实现最大的集成灵活性
- 可用堆叠高度：78-17、78-25、78-34、78-60
转矩
极限转矩：1.24 – 10.91 Nm
峰值转矩：0.84 – 7.67 Nm
连续转矩：0.57 – 4.47 Nm
最大型号 QTR 78-60 的峰值转矩超过 7.6 Nm。
应用
- 半导体设备与晶圆搬运
- 高精度运动平台与平移系统
- 机床及数字切割设备
- 机器人与末端执行器
- 显示器与印刷设备
资料
- 转矩手册
- 力矩电机宣传册
- 电机产品组合宣传册
- QMT torque motor series – 宣传册
- QTR 78 series – 规格说明书
- QTR 78 series – CAD 文件
规格
- 系列名称：QTR 78 series
- 内径：29 mm
- 堆叠高度：78-17、78-25、78-34、78-60
- 极限转矩范围：1.24 – 10.91 Nm
- 峰值转矩范围：0.84 – 7.67 Nm
- 连续转矩范围：0.57 – 4.47 Nm
- 最大型号（78-60）峰值转矩：> 7.6 Nm
- 电源连接：绝缘引线（灵活集成）
- 典型应用领域：半导体、晶圆搬运、机床、机器人、显示器、印刷
