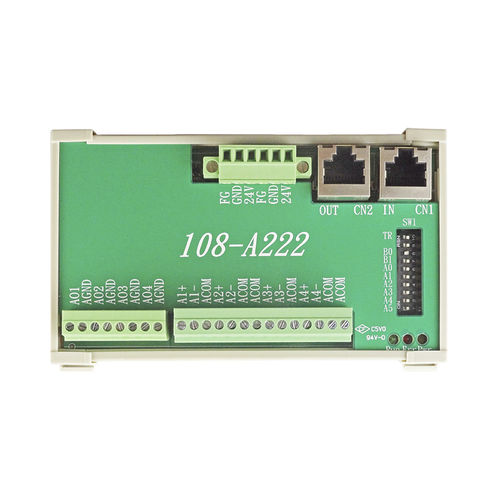

108-A222
108-A222是一个8通道模拟量输入和4通道模拟量输出的Motionnet®从模块。传输速率最高可达20Mbps。20Mbps的传输速率。106-A180-01可以通过CAT5电缆进行串联。
特点
8路模拟量输入和4路模拟量输出的Motionnet®从属模块。
最大.20Mbps传输速率
使用RJ45电话插孔和LED诊断功能,安装方便。
带螺丝端子台的连接器
DIN导轨安装(长-77x宽-124x高-34毫米)
Motionnet® -
串行接口。半双工RS-485,带变压器隔离功能。
电缆类型。CAT5 UTP / STP以太网电缆
浪涌保护。10千伏
传输速度:2.5Mbps。5Mbps、10Mbps和20Mbps
I/O隔离电压:3750Vrms。
ADC/DAC转换器--
有效分辨率。12位
输入阻抗:20MQ
输入范围:0-10V、0~500mV、4~20mA0-10V, 0~500mV, 4~20mA
输出阻抗。 0.3Q
输出范围:0-10V0-10V
采样率:10ms/ch。10ms/ch.
故障和过压保护。高达±12V
精度:±2LBS(INL)/±0.2LBS(DNL)
Zéro漂移(ADC):±0.2uV/℃。
跨度漂移 (ADC): ±0.5ppm/°C
Zéro漂移 (DAC): -0.5ppm/°C (25°C ~125°C)
跨度漂移(DAC): -3ppm/°C
一般----
电源输入18VDC至36VDC
消耗功率 工作温度。3W,典型值0-60°C
---
