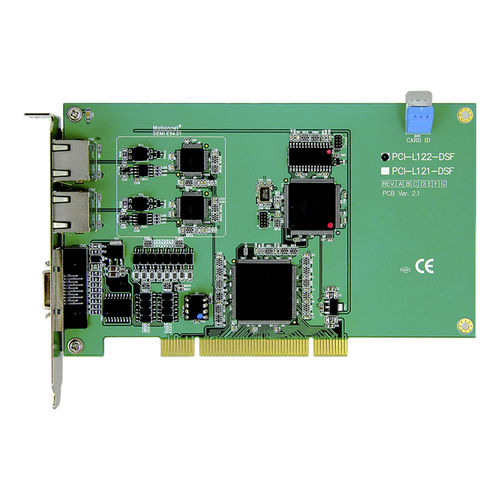

PCI运动控制卡 PCI-L122-DSF

以太网数字RS-485

PCI-L122-DSF主控卡是为需要快速、方便地开发运动控制和I/O控制等应用的用户设计的。PCI-L122-DSF是一款标准的PCI主控卡，具有高速实时网络扩展功能，称为Motionnet。Motionnet是专为多功能自动化应用而设计的新系列通信系统。PCI-L122-DSF是按照标准PCI的外形设计的。此主站最多可以连接64x2=128个从站模块。從屬模組可分為3種，分別為運動控制、數位I/O與其他功能。 特点 最大.20Mbps传输速率 2个Motionnet®主环 最大支持128个Motionnet®从属模块支持128个Motionnet®从属模块 使用RJ45电话插孔和LED诊断器，安装方便。 通用隔离I/O。8个DI和8个DO * 具有独特ID的硬件IC Motionnet® 环数：2 串行接口。半双工RS-485，带变压器隔离功能。 电缆类型CAT5 UTP/STP以太网电缆 浪涌保护。10KV 传输速度：2.5Mbps、5Mbps、10Mbps和20Mbps。 数据流控制。自动 通信距离。最远：100M(20Mbps/32个从站模块)100M(20Mbps/32个从属模块) 通信从站模块数量：2个环路，最大可容纳128个从站（1个环路可容纳64个从站）。128个从站(1个环有64个从站) 隔离式数字输入。IN x 8，NPN/PNP型。 隔离式数字输出。OUT x 8，NPN型 独特的ID：硬件IC 一般性 总线类型。PCI Spec. 2.2; 支持32位 消耗功率。5VDC，典型电流500mA 工作温度：0-60°C0-60℃
