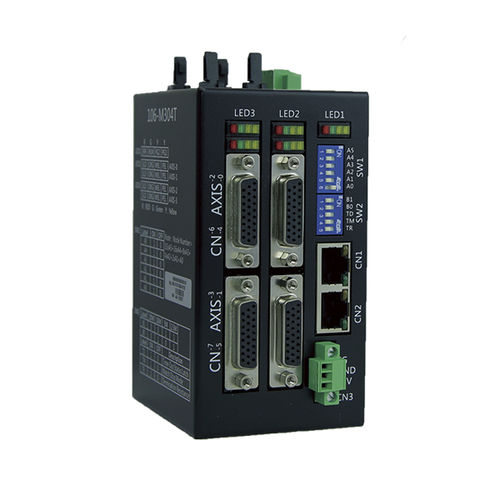

4轴运动控制器 106-M304T series

双轴以太网数字

106-M304T 是一款 4 轴运动控制器移动网® 从模块。 4 轴运动控制提供 2 至 4 轴线性插值、2 轴圆插值以及具有速度连续性的连续插值。 它为不同的机器设计提供 13 种归宿模式。 它还提供位置比较和触发输出功能，以应用于其他应用，例如即时图像采集。 106-M304T 提供伺服驱动/电机专用数字 I/O 接口，例如 ALM、INP 和 ERC，还提供机床专用数字 I/O 接口，如 ORG、PEL 和 EMG。 这些专用 I/O 信号通过硬件保证了功能，从而减少了软件的负载。 特点 ● 4 轴运动控制器 Motionnet® 从模块 ● 尺寸：L-120 x W-64 x H-80mm ● 最大 6.5MHz，4 轴脉冲输出速率 ● 增量编码器 28 位计数器 ● 线性，圆形和连续插值 ● 可编程加速和减速时间 ● T 型曲线和 S 曲线速度剖面支持 ● 即时更改速度/位置 ● 位置比较和触发输出 ● 比较输出 FIFO x 2 ● 在多个运动控制模块上同时启动/停止 ● 使用 RJ45 手机插孔和 LED 诊断 Motionnet® 通信方便安装控制器 MotionNet® 从运动控制器 ASIC 串行接口半双工 RS-485 带变压器隔离 电缆类型 5 UTP/STP 以太网电缆 浪涌保护 10kV 传输速度 2.5Mbps、5Mbps、10Mbps 和 20Mbps
