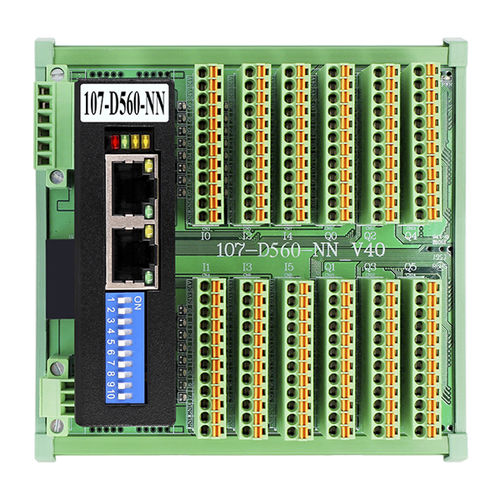

107-D5xx系列是96通道数字I/O Motionnet®从站模块。使用CAT5电缆,107-D5xx系列可以串联。它还配备了RJ45电话插孔,便于安装和LED指示灯,便于诊断。
特点
96-Ch. Motionnet® 数字I/O从属模块
最大.20Mbps传输速率
使用RJ45电话插孔和LED诊断功能,安装方便。
带弹簧插头连接器的可插拔式接线板。
DIN导轨安装(长-122x宽-125x高-77毫米)
Motionnet®
串行接口。半双工RS-485,带变压器隔离功能。
电缆类型CAT5 UTP/STP以太网电缆
浪涌保护。10KV
传输速度:2.5Mbps、5Mbps、10Mbps和20Mbps。
I/O隔离电压:3750Vrms。
输入类型。NPN
输入阻抗。 5.6KΩ/0.5W
输入电流:±5mA(最大)
输出类型:NPN开路集电极达林顿晶体管NPN开路集电极达林顿晶体管
开关容量。每个输出通道在24VDC下为350mA。
响应时间:从开到关,约50μs从开到关,约50μs。
从关到开,约10μs
过电流保护。每个端口(8通道)3A(最大)。
一般性
电源输入:9VDC至36VDC9VDC至36VDC
消耗功率。典型的6W
工作温度:0~60℃。0-60℃
---
