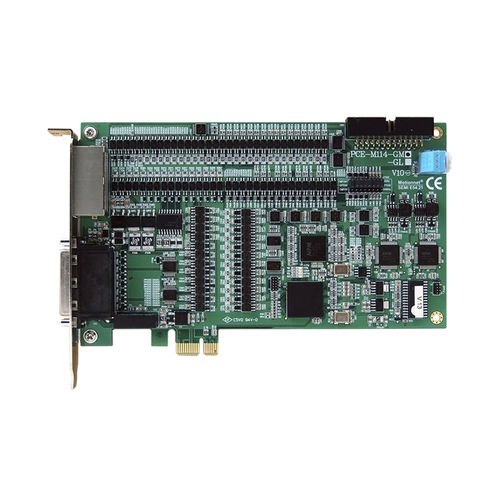

PCE-M114-GM 是一款先进的运动控制器,由 2 个主要部件、4 轴运动控制器和高速实时网络扩展 Motionnet 组成。 4 轴运动控制提供 2 至 4 轴线性插值、2 轴圆插值以及具有速度连续性的连续插值。 它为不同的机器设计提供 13 种归宿模式。 它还提供位置比较和触发输出功能,以应用于其他应用,例如即时图像采集。 位置锁存和中断功能使用户可以广泛应用于其他应用,如机床长度测量。 PCE-M114-GM 提供伺服驱动/电机专用数字 I/O 接口,例如 ALM、INP 和 ERC,还提供机器专用数字 I/O 接口,例如 ORG、PEL 和 EMG。 这些专用 I/O 信号通过硬件保证了功能,从而减少了软件的负载。
特点
● 符合 PCI Express x1 标准
● 具有最大 6.5MHz 脉冲输出速率的板载 4 轴运动控制
● 2 个 Motionnet® 主环
● 支持最大 128 Motionnet® 从模块
● 线性、圆形、螺旋和连续插值
● 高速位置锁存功能
●可编程加速和减速时间
● 可编程脉冲输出和中断
● 位置比较和触发输出
● 比较输出 FIFO x 2
● 手动脉冲发生器
● 通用隔离 I/O:3 DI 和 4 DO
● 具有独特 ID
运动控制
脉冲输出的硬件 IC模型/目录、CW/CW、A/B
脉冲输出速率最大 6.5mpps
位置范围 32 位
首页返回模型 13 类型
速度剖析曲线和 S 曲线
---
