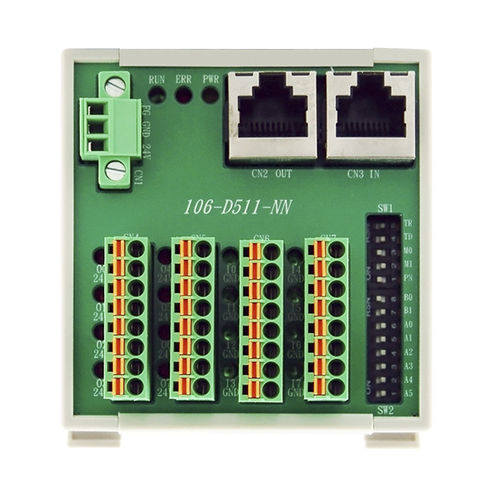

106-D5xx系列是一个16通道的数字I/O Motionnet®从站模块。106-D5xx系列可以通过CAT5电缆进行串联。它还配备了RJ45电话插孔,便于安装,并配有LED指示灯,便于诊断。
特点
16 通道 Motionnet® 数字 I/O 从属模块
最大.20Mbps传输速率
使用RJ45电话插孔和LED诊断功能,安装方便。
带弹簧插头连接器的可插拔式接线板。
DIN导轨安装(长-75 x 宽-69 x 高-41毫米)
Motionnet®
串行接口。半双工RS-485,带变压器隔离功能。
电缆类型CAT5 UTP/STP以太网电缆
浪涌保护。10KV
传输速度:2.5Mbps、5Mbps、10Mbps和20Mbps。
I/O隔离电压:3750Vrms。
输入阻抗。 5.6KΩ/0.5W
输入电流±:5mA(最大)
输出类型:NPN开路集电极达林顿晶体管NPN开路集电极达林顿晶体管
开关容量。每个输出通道在24VDC下为350mA。
响应时间:从开到关,约50μs从开到关,约50μs。
从关到开,约10μs
过电流保护。每个端口(8通道)3A(最大)。
一般性
电源输入:24VDC±10%。
消耗功率。 1.典型的5W
工作温度:0~60℃。0-60℃
---
