产品概述

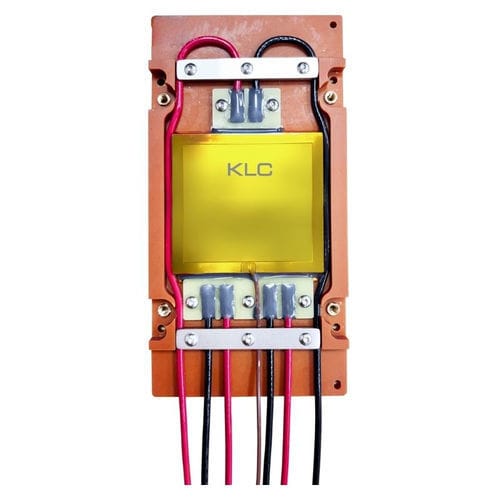

KLC 超高功率热试验载体（TTV），配备贝克莱特（Bakelite）安装底座，是为实验室级热模拟而设计的热加载器，可牢固安装液冷冷板并在 AI、HPC、CPU/GPU 及高密度计算的热验证中再现高达 12,800 W 的受控热负载。

简要说明
该 TTV 集成贝克莱特安装板以降低机械位移与热泄漏，提供平整且可重复的接触界面，适用于冷板验证与液冷性能测试。

主要特点

• 贝克莱特底座（用于冷板安装）: 直接固定面，可按需配置螺栓孔位，确保稳定的机械接触。
• 热验证: 保持加热体与冷板间一致的接触压力，获得可重复的测量结果。
• 可调高功率输出: 提供 12–600 V 可调型号及 110 V / 220 V 固定型号；功率范围从几瓦至 12,800 W。
• 温度传感器选项: 支持集成 NTC 或 RTD 传感器，单点或多点实时监测。
• 全面定制: 标准尺寸 30×30 mm 至 80×80 mm（或按芯片占位定制）、功率密度、电压范围、螺栓孔位与安装配置可按需定制。

简表（节选）
尺寸 A × B (mm) | 可调电压 (V) | 最大电流 (A) | 最大功率 (W)
30 × 30 | 12–600 | 15.0 | 1800
35 × 35 | 12–600 | 21.0 | 2450
40 × 40 | 12–600 | 14.0 | 3200
50 × 50 | 12–600 | 10.4 | 5000
60 × 60 | 12–600 | 12.5 | 7200
80 × 80 | 12–600 | 50.6 | 12800

如何选择您的 TTV

• 目标功率范围 (W): 根据被测件确定需模拟的最大热负载。
• 工作电压 (V): 指明电源规格（12–600 V 可调或 110/220 V 固定）。
• 温度监测: 说明是否需要实时温度监测及偏好的传感器类型（NTC/RTD）和测点布局（单点/多点）。
• 机械限制与冷却方案: 提供可用空间、安装占位及冷却方式（风冷、液冷/冷板、浸没、OAM 架构）。

可用功率—电压配置 — 12V ~ 600V（数据）
尺寸 (mm) | 可调电压 (V) | 功率范围 (W) | 最大电流 (A)
30 x 30 | 12 ~ 48 | 5 ~ 280 | 6
30 x 30 | 24 ~ 80 | 15 ~ 800 | 10
30 x 30 | 48 ~ 120 | 20 ~ 1600 | 15
30 x 30 | 80 ~ 200 | 50 ~ 2000 | 16
30 x 30 | 120 ~ 250 | 100 ~ 2000 | 16
30 x 30 | 200 ~ 400 | 300 ~ 2000 | 7
30 x 30 | 250 ~ 600 | 450 ~ 2000 | 7
35 x 35 | 12 ~ 48 | 5 ~ 400 | 10
35 x 35 | 24 ~ 80 | 15 ~ 1000 | 14
35 x 35 | 48 ~ 120 | 30 ~ 2000 | 20
35 x 35 | 80 ~ 200 | 100 ~ 2200 | 20
35 x 35 | 120 ~ 250 | 200 ~ 2500 | 12
35 x 35 | 200 ~ 400 | 500 ~ 2500 | 8
35 x 35 | 250 ~ 600 | 750 ~ 2500 | 6
40 x 40 | 12 ~ 48 | 5 ~ 380 | 8
40 x 40 | 24 ~ 80 | 20 ~ 1000 | 13
40 x 40 | 48 ~ 120 | 60 ~ 2000 | 19
40 x 40 | 80 ~ 200 | 80 ~ 2400 | 20
40 x 40 | 120 ~ 250 | 200 ~ 3000 | 16
40 x 40 | 200 ~ 400 | 500 ~ 3200 | 11
40 x 40 | 250 ~ 600 | 800 ~ 3200 | 11
50 x 50 | 12 ~ 48 | 10 ~ 380 | 8.0
50 x 50 | 24 ~ 80 | 25 ~ 1000 | 13.3
50 x 50 | 48 ~ 120 | 60 ~ 1600 | 17
50 x 50 | 80 ~ 200 | 150 ~ 2500 | 15
50 x 50 | 120 ~ 250 | 300 ~ 4000 | 19
50 x 50 | 200 ~ 400 | 850 ~ 4500 | 10
50 x 50 | 250 ~ 600 | 1400 ~ 5000 | 11
60 x 60 | 12 ~ 48 | 10 ~ 280 | 6
60 x 60 | 24 ~ 80 | 20 ~ 800 | 10
60 x 60 | 48 ~ 120 | 80 ~ 1800 | 15
60 x 60 | 80 ~ 200 | 200 ~ 2400 | 13
60 x 60 | 120 ~ 250 | 450 ~ 3600 | 15
60 x 60 | 200 ~ 400 | 1300 ~ 4600 | 12
60 x 60 | 250 ~ 600 | 2000 ~ 5000 | 12.5
80 x 80 | 12 ~ 48 | 10 ~ 450 | 10
80 x 80 | 24 ~ 80 | 20 ~ 1200 | 16
80 x 80 | 48 ~ 120 | 80 ~ 2000 | 20
80 x 80 | 80 ~ 200 | 200 ~ 3000 | 19
80 x 80 | 120 ~ 250 | 400 ~ 4000 | 21
80 x 80 | 200 ~ 400 | 1200 ~ 6000 | 19
80 x 80 | 250 ~ 600 | 1800 ~ 8000 | 15

110V / 220V 超高功率配置（节选）
电压 (V) | 尺寸 (mm) | 可选功率 (W)
110 | 30 x 30 | 80, 260, 1500
110 | 35 x 35 | 130, 550, 2100
110 | 40 x 40 | 150, 400, 2000
110 | 50 x 50 | 250, 500, 2000
110 | 60 x 60 | 360, 740, 1500
110 | 80 x 80 | 320, 660, 2400
220 | 30 x 30 | 320, 1000
220 | 35 x 35 | 540, 2200
220 | 40 x 40 | 600, 1600
220 | 50 x 50 | 1000, 2000
220 | 60 x 60 | 1500, 3000, 6000
220 | 80 x 80 | 1300, 2600, 9600

技术要点

• 贝克莱特底座: 直接装配冷板并可对齐定制螺栓孔以保证稳定机械接触。
• 电压选项: 12–600 V 可调或 110 / 220 V 固定。
• 高功率: 总输出可达 12,800 W，以模拟服务器级热负载。
• 可定制尺寸: 标准尺寸 30×30 mm 至 80×80 mm，或按热源占位定制。
• 布线和传感器选项: 支持 UL 认证的高压布线（示例 12AWG/16AWG）及可选集成 NTC/RTD 传感器。

典型应用

• AI / HPC 冷板与液冷性能测试
• 热界面材料（TIM）评估
• 蒸汽室与散热器性能基准测试
• 浸没冷却、OAM 与系统级热设计验证
• 高功率冷却方案开发与实验室验证

备注
该 TTV 为提供可重复的实验室级热模拟而设计，采用可靠的机械固定以消除测试过程中的不稳定性。可提供定制螺栓孔、安装特征及功率/电压配置以匹配特定冷板占位要求。

技术规格

• 型号系列: Thermal Test Vehicle (TTV)
• 最大可选功率: 高达 12,800 W
• 标准冷板安装底座: 贝克莱特安装板
• 标准尺寸: 30×30, 35×35, 40×40, 50×50, 60×60, 80×80 mm（可定制）
• 电压选项: 12–600 V 可调 或 110 V / 220 V 固定
• 温度检测: 支持 NTC / RTD 单点或多点
• 布线: 支持 UL 认证 12AWG / 16AWG 高压布线
• 主要应用: 冷板验证、液冷测试、TIM 评估、蒸汽室基准测试
