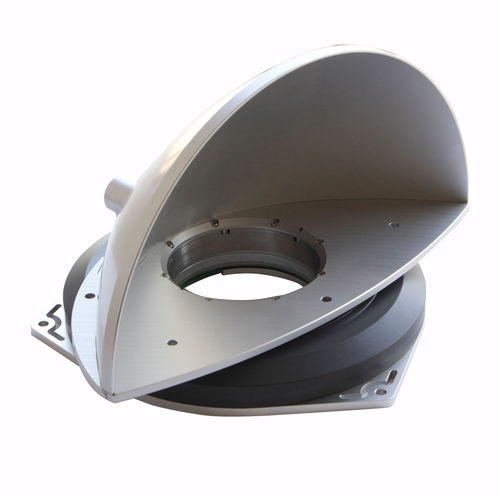

用于雷达系统的旋转平台DT232 - 精密组件
带有旋转台的定制解决方案
Steinmeyer Mechatronik公司开发了一套系统,以实现带有雷达传感器的监测装置。在与用户的密切对话中,我们创造了一个带有旋转台DT232的成本优化解决方案,这不是简单地将市面上的部件组合起来就能实现的。
通过特殊组件优化成本
对于这项任务,需要一个连续运行的、具有大孔径的平面旋转台。使用直接驱动以确保长期连续运行。具有这种设计的电机是不可用的。由于成本原因,没有使用薄型轴承和角度测量系统。相反,电机和角度测量系统被集成到一个定制的PCB组件中,以便在特定的成本范围内实现所需的功能。
控制器可选择外部或集成在壳体内
必要的磁铁排列被集成在旋转平台上。钢丝轴承被用作轴承,并具有为此目的而开发的再润滑概念。外壳具有固态结构,允许系统安装在不平整的表面上。根据不同的应用,该系统可以配置外部或集成控制器。
---
