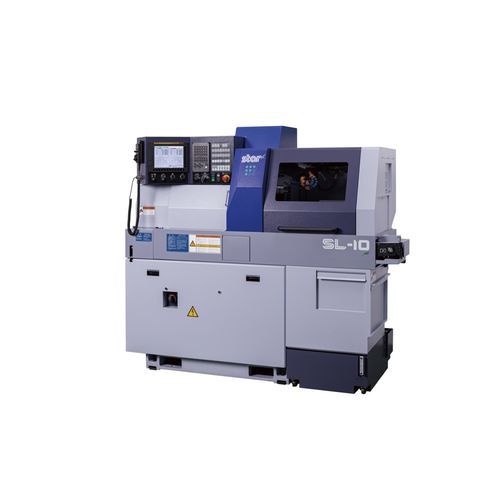

CNC数控瑞士车床 SL-7/10

多机轴4工具小型零件生产

产品概述
追求高规格、小型化。这就是STAR MICRONICS的新一代滑头式CNC车床，适用于最大加工径 ø10 mm 的精密小径零件。针对前后同时加工及高速度多工序的棒材加工进行了优化。

主要特点

• 正面加工采用万向刀架（gang type），搭载卡式（cartridge）5主轴横向钻孔单元，提供4个卡式位置，可安装多种刀具单元以丰富正面加工内容。
• 背面加工采用带Y2轴控制的6主轴单元，三排布置，可各自安装最多4个动力刀具单元，通过前后工序分担与并行实现循环时间缩短。
• 主轴与动力刀具采用高输出电机，在高转速下提供更强切削力，优化小径零件加工能力。

刀具台
①
刀具台
车刀 — 6把
正面固定刀具 — 4把或6把
背面固定刀具 — 4把或6把
动力刀具 — 1把
可换式卡式位置 — 4 Pos.
②
背面加工刀具 — 6把
固定刀具 — 最多6把
动力刀具 — 最多4把

标准机器规格
最大加工径 — ø 10 mm (25/64 in)
最大主轴台移动量（固定导套） — 135 mm (5-5/16 in)
最大主轴台移动量（旋转导套） — 105 mm (4-9/64 in)
R.M.G.B. 单元 — 75 mm (2-61/64 in)
车刀数量 — 6把
套筒座（4轴型）正面: 4把；背面: 4把
套筒座（6轴型）正面: 6把；背面: 6把
最大钻削能力 — ø 6 mm (15/64 in)
最大切削攻丝能力 — M5 x P0.8
动力附件：横向铣削 — 1把；卡式 — 4位置
动力刀具最大钻削能力 — ø 5 mm (3/16 in)
动力刀具最大切削攻丝能力 — M4 x P0.7
回转工具转速 — max. 12,000 min-1
动力刀具驱动电机 — 1.0 kW (连续) / 1.2 kW (5min./30%ED)
快进速度 — 35 m/min (X1, Y1, Z1, X2, Z2); 15 m/min (Y2)
主轴分度 — C轴控制
主轴转速（固定导套） — max. 18,000 min-1
主轴转速（旋转导套） — max. 15,000 min-1
主轴电机 — 3.7 kW (连续) / 5.5 kW (10min./25%ED)
外形尺寸（W×D×H） — 1,865 x 795 x 1,815 mm
重量 — 1,600 kg
电源容量 — 3.8 KVA

背面加工附件
最大夹持直径 — ø 10 mm (25/64 in)
正面顶出时最大长度 — 70 mm (2-3/4 in)
最大工件突出量 — 20 mm (25/32 in)
6主轴背面单元 — 刀具数：6把
背面最大钻削能力（固定刀具） — ø 6 mm (15/64 in)
背面最大钻削能力（动力附件） — ø 5 mm (3/16 in)
背面最大切削攻丝能力（固定刀具） — M5 x P0.8
背面最大切削攻丝能力（动力附件） — M4 x P0.7
副主轴分度 — C轴控制
副主轴转速 — max. 12,000 min-1
副主轴电机 — 0.55 kW (连续) / 1.1 kW (15min./40%ED)

特征 / 规格（汇总）

• 型号：SL-7/10
• 制造商：STAR MICRONICS CO.,LTD
• 最大加工径：ø 10 mm
• 最大钻削能力：ø 6 mm（主/固定） / ø 5 mm（动力）
• 最大切削攻丝能力：M5 x P0.8（主/固定） / M4 x P0.7（动力）
• 主轴转速：最高 18,000 min-1（固定G.B.），15,000 min-1（旋转G.B.）
• 主轴电机：3.7 kW（连续） / 5.5 kW（10min./25%ED）
• 动力刀具驱动电机：1.0 kW（连续） / 1.2 kW（5min./30%ED）
• 快进速度：35 m/min（X1,Y1,Z1,X2,Z2）；15 m/min（Y2）
• 机械尺寸：1,865 x 795 x 1,815 mm
• 机械重量：1,600 kg
• 电源设备功率：3.8 KVA
