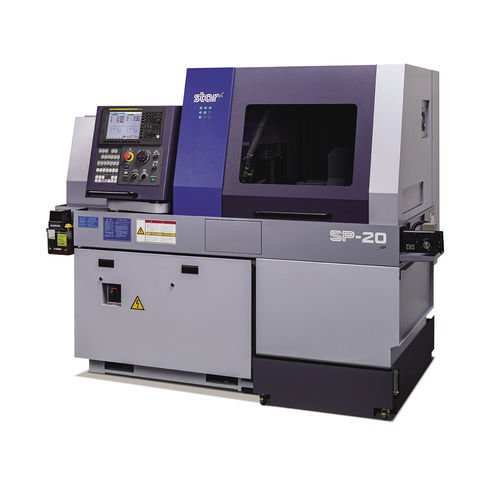

CNC数控瑞士车床 SP-20/23多机轴4工具8工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 主轴数量
- 多机轴
- 工具数量
- 4工具, 8工具
- 组合功能
- 孔加工, 攻丝
- 直径
23 mm, 25.4 mm
(0.91 in, 1 in)- 旋转速度
10,000 rpm
(62,831.853 rad.min-1)- 零件长度
105 mm
(4 in)- 快进X
35 m/min
- 快进Z
35 m/s
(115 ft/s)- 标准功率
2.2 kW, 3.7 kW
(3 hp, 5 hp)- 整体长度
2,100 mm
(83 in)- 整体宽度
1,200 mm
(47 in)- 总高度
1,785 mm
(70 in)- 重量
2,250 kg
(4,960 lb)
产品介绍
概述
主要特征
刀塔与后端加工
后端加工单元（性能）
技术参数
适用场景
选项 / 标签
- 用于棒材车削并支持刀塔的滑头自动车床，能够在单次循环中完成钻孔、攻丝和后端加工等多工序加工。加工能力至多 ø23 mm（选件 ø25.4 mm）。
主要特征
- 前侧刀塔后部配置的7主轴横向钻孔单元；5个刀盒位置可安装多种刀具。
- 机床多处安装热传感器，实现高精度热位移补偿，保证加工稳定性。
- 超大规格（oversize）选件可加工至 ø25.4 mm（1 in）。
- 电动刀具及刀盒式附件提高钻孔、攻丝和电动刀具加工的工艺灵活性。
刀塔与后端加工
- 车削刀具：7 或 8 位；前端作业刀具：4 或 5 位；后端作业刀具：4 或 5 位。
- 电动刀具：前端最多 2 把刀；后端电动附件最多可达 4 把刀。刀盒类型：5 位。带套筒夹持器的多主轴配置选项。
后端加工单元（性能）
- 最大卡盘夹持直径：ø23 mm（29/32 in）。OP：ø25.4 mm（1 in）。
- 前侧顶出最大长度：105 mm（4-9/64 in）。工件最大突出长度：30 mm（1-3/16 in）。
- 6 主轴后端加工单元，电动附件最多支持 4 把刀。
- 电动附件最大钻孔能力：ø8 mm（5/16 in）。OP：10 mm（25/64 in）及根据附件不同可为 ø6 mm（15/64 in）。
- 最大攻丝能力：固定刀具 M6×P1.0（OP：M8×P1.25）；电动附件：M5×P0.8。
- 副主轴：通过 C 轴控制实现分度；转速 max.10,000 min-1（OP：max.8,000 min-1）；电机 1.5 kW（连续）/ 2.2 kW（15 分钟）。
技术参数
- 型号：SP-20/23
- 最大加工直径：ø23 mm（29/32 in）。OP：ø25.4 mm（1 in）。
- 主轴最大行程（标准）：205 mm（8 in）；MR25：196 mm（7-15/16 in）。
- R.M.G.B. 单元：155 mm（6-3/32 in）。
- N.G.B. 型式：棒材直径 × 2.5（最大 50 mm）（最大 1-31/32 in）。
- 车削刀具数量：8 把 □12 mm；或 7 把 □16 mm ×3、□12 mm ×4。
- 套筒夹持器（4 主轴型）：4 把刀（ø32×2、ø22×2）或 5 把刀（ø22×5）。
- 最大钻孔能力（标准）：ø12 mm（1/2 in）。OP：13 mm（33/64 in）。
- 最大攻丝能力（标准）：M10 × P1.5（OP：M12 × P1.75）。
- 电动附件 — 刀具数量：横向钻孔 × 2 把 + 刀盒类型 5 位。
- 电动钻孔最大能力：ø8 mm（5/16 in）。
- 电动攻丝最大能力：M6 × P1.0。
- 电动附件主轴转速：max.8,000 min-1。
- 快速移动速度：35 m/min（X1, Y1, Z1, X2, Z2）。
- 主轴：C 轴控制；转速 max.10,000 min-1（OP：max.8,000 min-1）；电机 2.2 kW（连续）/ 3.7 kW（15 分钟 / 60% ED）。
- 外形尺寸（W × D × H）：2,100 × 1,200 × 1,785 mm；重量：2,250 kg；功率消耗：5.5 kVA。
适用场景
- 小直径精密车削件及需要在单次循环中完成钻孔、攻丝与后端加工的多工序高混合生产。
选项 / 标签
- RMGB
- GB/NGB switchover
