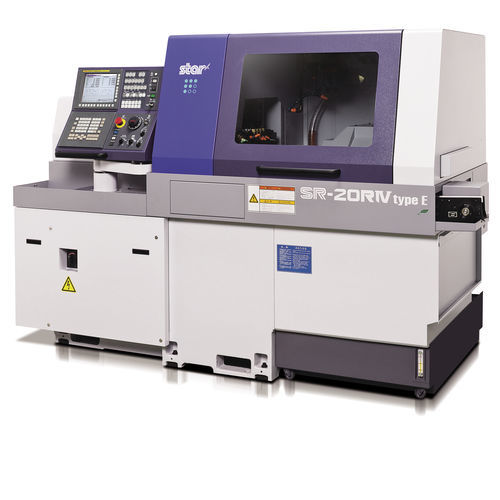

CNC数控瑞士车床 SR-20RⅣ type E多机轴4工具27工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 主轴数量
- 多机轴
- 工具数量
- 4工具, 27工具
- 应用
- 用于钢筋加工, 用于较长零件, 小型零件生产, 用于小型工件, 用于复杂工件
- 性能
- 高精度
- 组合功能
- 孔加工, 铣削, 攻丝
- 直径
20 mm
(0.79 in)- 旋转速度
8,000 rpm, 10,000 rpm
(50,265.482 rad.min-1, 62,831.853 rad.min-1)- 最大切割长度
30 mm
(1 in)- 标准功率
2.2 kW, 3.7 kW
(3 hp, 5 hp)- 整体长度
2,334 mm
(92 in)- 整体宽度
1,200 mm
(47 in)- 总高度
1,700 mm
(67 in)- 重量
2,600 kg
(5,732 lb)
产品介绍
产品简介
瑞士式数控滑头车床，面向小直径零件的复杂多轴车削及铣削加工。具备G.B./N.G.B切换功能与背面加工单元，可同时支持长/短工件加工。B轴回转刀具单元支持同时4轴加工并可通过NC程序任意角度分度。
主要特点
刀具台
技术规格
背面加工附件
标签
瑞士式数控滑头车床，面向小直径零件的复杂多轴车削及铣削加工。具备G.B./N.G.B切换功能与背面加工单元，可同时支持长/短工件加工。B轴回转刀具单元支持同时4轴加工并可通过NC程序任意角度分度。
主要特点
- 27位刀架台，最多可配置41把刀具。
- 带B轴控制的回转刀具单元，支持同时4轴操作并可进行NC角度分度。
- G.B./N.G.B切换功能，可根据工件长度选择最优加工方式。
- 8主轴背面加工单元与副主轴，支持复杂背面加工。
- 动力刀具最高转速8,000 min⁻¹，驱动电机2.2 kW。
- 占地紧凑，适合集成于车间生产线。
刀具台
- 前端车刀与加工刀具：车刀位7把；正面固定加工刀具4把；背面固定加工刀具4把。
- 动力刀具位：3把；可换式刀座2位；带B轴的动力刀具1位（正面3把+背面3把）。
- 背面加工：8把刀具；固定刀具与动力刀具各可配置至最大8把。
技术规格
- 机型：SR-20RⅣ type E
- 制造商 / 品牌：STAR MICRONICS
- 最大加工直径：⌀20 mm（25/32 in）
- 主轴台最大行程（标准）：205 mm（8 in）
- N.G.B.容量：棒材直径×2.5（最大50 mm）
- 主轴转速：最大10,000 min⁻¹；主轴电机：2.2 kW（连续）/ 3.7 kW（10 min./25%ED）
- 动力刀具主轴转速：最大8,000 min⁻¹；驱动电机：2.2 kW
- 快进速度：35 m/min（X1,Y1,Z1,X2,Z2）；15 m/min（Y2）
- 外形尺寸（W×D×H）：2,334 × 1,200 × 1,700 mm；重量：2,600 kg；耗电：4.7 KVA
背面加工附件
- 最大夹持直径：⌀20 mm；正面顶出最大长度：80 mm；工件突出最大长度：30 mm。
- 8主轴背面加工单元：刀具数量8把；钻削能力（固定刀具）：⌀12 mm；（动力刀具）：⌀6 mm。
- 攻丝能力：固定刀具 M10 × P1.5；动力刀具 M5 × P0.8。
- 副主轴：C轴控制的分度；最高转速10,000 min⁻¹；副主轴电机2.2 kW（连续）/ 3.7 kW（10 min./25%ED）。
标签
- B轴控制
- GB/NGB 切换
